EF64 DCC尾燈製作

[阿杭]

構想:使用表面黏著式LED製作機關車的尾燈模組
有點神智不清了
請各位看圖吧..........

EF64 駕駛座下面有空間可以容的下尾燈模組
接下來就要實際裝配了
敬請期待
謝謝!!

[蔡武男]

阿杭兄:
請問您所使用的是SMD形的LED嗎?
http://tw.f3.page.bid.yahoo.com/tw/auct ... =344919866

[阿杭]

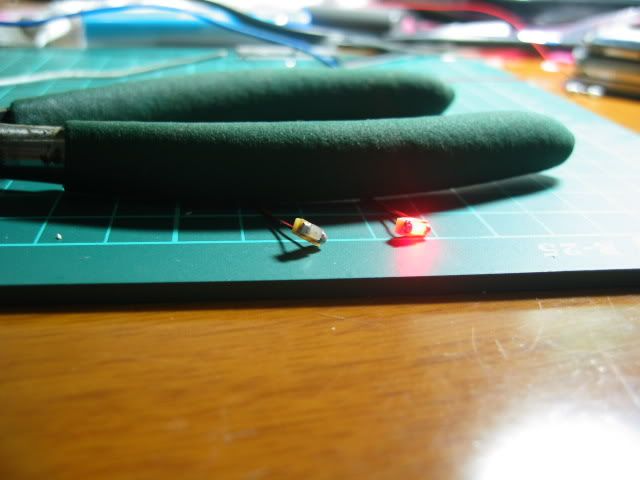

回武男兄:是的,就是SMD LED
只不過我買的尺寸比較大,約4mm*2mm ,奇摩上面賣的體積比較小一點
我是跑去台北國際電子廣場裡的源達買的,一顆10元
焊接的時候手會一直抖來抖去的很難焊接
不過SMD LED的好處就是體積小
對N規的鐵道模型來說比較不會有空間上的問題
其實我也是學日本人的改法啦
網址在這:
http://hiyoko.zive.net/n_view.php?no=6&dt=1116255600
希望能夠改造成功,幫我的EF64 70號機加上尾燈
那就太完美了啦

[蔡武男]

回武男兄:是的,就是SMD LED
只不過我買的尺寸比較大,約4mm*2mm ,奇摩上面賣的體積比較小一點
我是跑去台北國際電子廣場裡的源達買的,一顆10元
焊接的時候手會一直抖來抖去的很難焊接
不過SMD LED的好處就是體積小
對N規的鐵道模型來說比較不會有空間上的問題
其實我也是學日本人的改法啦
網址在這:
http://hiyoko.zive.net/n_view.php?no=6&dt=1116255600
希望能夠改造成功,幫我的EF64 70號機加上尾燈
那就太完美了啦

阿杭兄:
小弟也想過要做這樣的修改,
只要供電位置相反(尾燈電源接到頭燈),
這樣頭燈亮時,尾燈就會亮,:mrgreen:
另外,請教一下阿杭兄,您是使用多少歐姆的電阻,謝謝 :D :D

[阿杭]

經過我一整天的努力,已經完成了一次側尾燈的裝置
接下來我就貼個幾張施工中的照片與大家分享

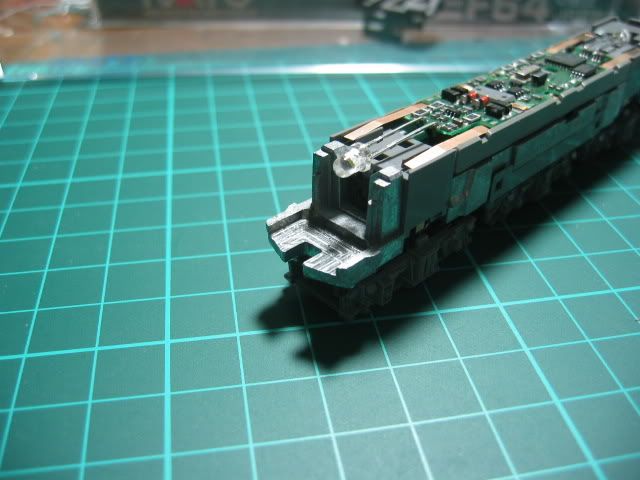

在裝設尾燈之初,就有想到有可能作不出比較小的尾燈模組,
於是就請友人幫忙,將動力單元的前端與後端利用加工機具向下切削
製造出一個比較大的空間以備不時之需.

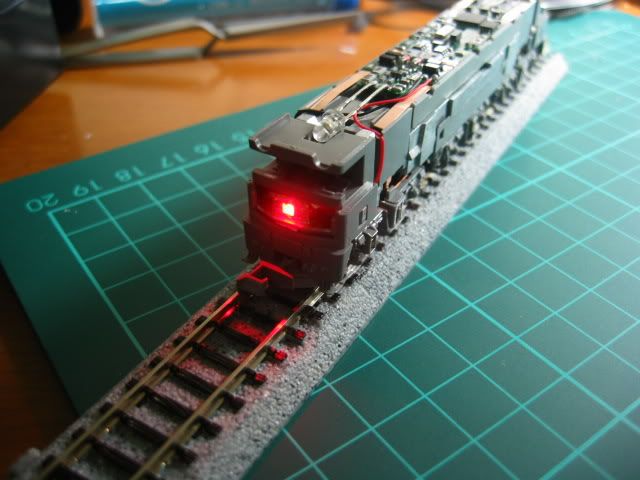

這是將尾燈模組實際裝到動力單元上的情形,
由於SMD LED會有漏光的情形,於是我就用TAMIYA的金色漆來塗佈在
不想要讓他漏光的地方,還滿不錯用的,漏光情形減低了許多
再來我將尾燈模組的兩條電線焊接到晶片上面所提供的F1功能接點上
晶片的焊接也要特別小心,若是加熱太久就會有晶片上焊點脫落的情形發生,
而Funtion接點也絕對不能有短路的情況發生,否則可能一開啟電源就燒掉晶片
那可就糟了.

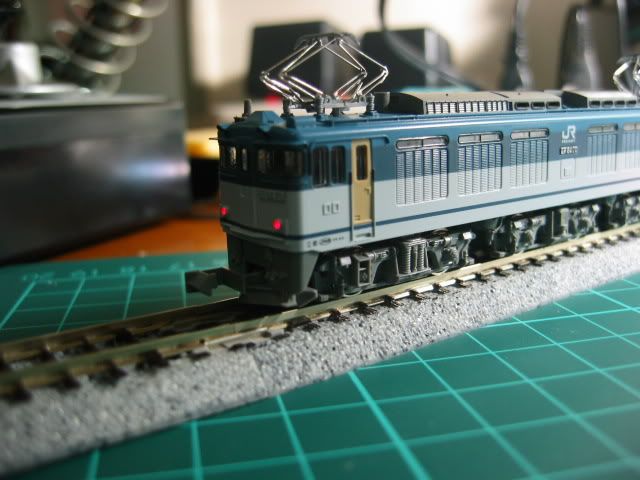

這是裝上車殼後的樣子,可以見到尾燈確實的亮起
不過還是有一些地方會漏光,接下來可能要拿一些可遮光的材料
來好好調整了.

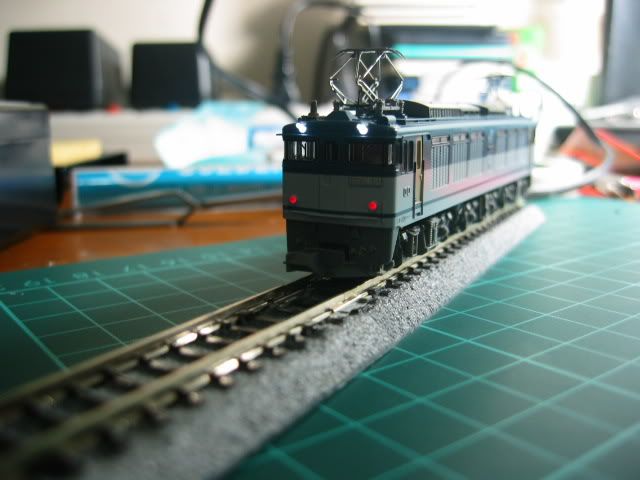

這是頭燈和尾燈都一起點亮時的情形,可以見到頭尾燈完全不會互相干擾
算是成功的改裝
接下來就可以準備購入第二輛同型車,
以DCC來作重連了

對了武男兄,因為晶片上面的Funtion接點上本來就附有電阻,
所以我看了一下晶片上面的電阻值應該是470歐姆
希望這對您有幫助

[蔡武男]

對了武男兄,因為晶片上面的Funtion接點上本來就附有電阻,
所以我看了一下晶片上面的電阻值應該是470歐姆
希望這對您有幫助

瞭解囉
感謝阿杭兄的指導,期待全車完工的經驗分享,感恩 :D :D :D

[阿保]

非常不錯喔,至於遮光的部份可以使用錫箔紙也是不錯的選擇喔!
數位就是這麼方便,控制器就是開關了,至於類比的嘛....要裝就只有辛苦點擠位子摟.

[阿杭]

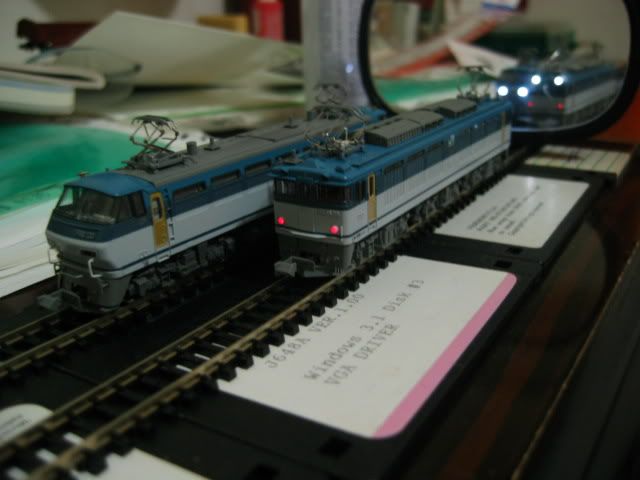

上來PO個完工照

總算是大功告成了,SMD LED可真是好用呢!!
下次來挑戰裝裝駕駛室室內燈吧

[阿保]

嘿~阿杭兄您開始玩上癮了啊?
改天弄台電子花車出來,小弟弟一個報名嘿^^"

[蔡武男]

下次來挑戰裝裝駕駛室室內燈吧

阿杭兄果然厲害,
不過,小弟覺得挑戰EH200,EF200,DF200的尾燈改造,
比駕駛室的室內燈更有挑戰 性:K2]
因為這3部車小弟都有,
希望阿杭兄可以自願當個白老鼠,[t]
好讓小弟有點信心拿車開刀

[yuanshin]

你可以開個人工作室

我要第一個報名

弄個貨櫃車來改裝尾燈吧！

[stt劉俊良]

阿杭兄
請求支援
我的改造車.須要請您幫忙喔

[阿杭]

To 阿保兄:
不是我玩上癮,是有某人提供了我一個網址讓我有改裝的慾望.
我之前還想過把MP3功能加到貨櫃平板車上說哩
要改電子花車我一定第一個找你

To 武男兄:
您所列的這三台機關車,其中EH200因為是關節式機關車,
所以我不太喜歡改這種的(因為拉線很麻煩)
DF200我沒有入庫
而EF200我也沒入庫
所以目前可能不會去想這三台車
不過EF200六月會再生產,到時候也許我就會拿他來改造了

To 小蔡兄:
工作室喔............我還不敢想哩(修電腦都修不完了)
對喔!!!我都沒想到說還有貨櫃車的尾燈可以改來玩說~~~~
多虧您提醒,準備找零件來著手進行改裝計畫

To 劉大哥:
若您的改造車有我幫的上忙的地方,我會儘可能的協助您
說吧!!是啥地方呢??????
