關於燈泡

榮哥 · 文章由榮哥 » 2005-05-11 21:48

小弟日前跟網友買滴Tomix DD51一側頭燈不會亮(買來就不會亮

),經檢查是燒壞了,想請問各位有這台車車滴大大,此小蛋形燈泡是幾伏特及幾安培,哪裡有得買?高雄滴朋友,長明街有得買嗎?感恩!

歐吉桑 · 文章由 **歐吉桑** » 2005-05-13 02:17

我的都改白光LED耶...
自從E285燒掉一顆後,就通通自行研究換過...
E285...改~E351...改~~~連EF66也亮起超白光奔馳...阿咧~亂七八糟

榮哥 · 文章由榮哥 » 2005-05-14 07:39

再請教歐吉桑大大,那您滴LED規格如何(電壓,安培大小),因為有體積限制(一般LED體積都較大,DD51只有一個小洞容納燈泡,太大車殼合不起來,而且它是利用導光板導光),以上有勞,感恩! :D

歐吉桑 · 文章由 **歐吉桑** » 2005-05-14 18:36

一般電子材料行都有3mm規格的"高亮度"LED,顏色不外乎是白藍紅,當然價格也是"高"規格,一顆30~40...可是比起鐵道模型原廠燈泡的價格已經是大大的減少了...(曾在中壢某店家買過ROCO原廠燈泡,一顆NT:160~><)
其電壓比照一般LED相同只有1.5最大電壓,新型車輛原廠就已安裝LED所以改裝OK(如我的E285)...至於原廠是安裝球型燈泡的車種,原本我也為一顆體積大大的水泥電阻該如何塞進小車殼而傷腦筋,拜科技所賜,現在市面已經有SMD電阻可以購買,店員幫我搭配求出1.5K之數值,只要在燈泡電路板上找長度較長段,將導電印刷截斷,再將SMD電阻焊上,天衣無縫呀~須小心的是SMD製品非常的細小,除了施工環境不要有太多的雜物外,焊接技術也最好有個基礎,一點就好,別停留太久...唯一的好處:SMD電阻沒分極性,電路板也不用管正負極,減少施工的難度...可是LED還是有分極性喔...
我的EF66也是面臨導光壓克力太小的窘境,最後心一橫,先將LED邊緣外凸修剪,再利用電動工具將導光壓克力原本燈泡位置半圓座整個貫通才解決,最後看哪邊會"漏光"再利用鋁箔貼紙貼住...

洋洋灑灑丟了一堆字,呼~~~等有機會購入相機用PO圖的比較快...

阿保 · 文章由阿保 » 2005-05-14 22:51

呵~歐吉桑車友有機會要來跟您請教了,有些車車蠻想換成白光LED無奈實在下不了手啊.....很期待您的教學喔!

榮哥 · 文章由榮哥 » 2005-05-14 23:14

感謝歐吉桑大大提供如此寶貴有用滴訊息,小弟這就下去著手進行,再一次感謝! :D

歐吉桑 · 文章由 **歐吉桑** » 2005-05-15 02:31

加油~加油~~~~
目前著手研究SMD LED可應用範圍,科技進步,東西越做越小...天呀!真的快老花了啦~~~>"<~~~

歐吉桑 · 文章由 **歐吉桑** » 2005-05-15 02:40

阿保寫:呵~歐吉桑車友有機會要來跟您請教了,有些車車蠻想換成白光LED無奈實在下不了手啊.....很期待您的教學喔!

您所謂的"下不了手"是指不敢隨意拆卸車輛嗎???
這倒是...畢竟在台灣,鐵道模型還算是"高單價"的"高級玩具"...(不知道醬子形容有錯嗎)所以建議真想要享受DIY的樂趣,可以先從較低單價的單一車頭實驗,多拆幾下心得就出來了,搞不好以後只要是上下,左右對組或是有螺絲的東西看到你都會發出哀嚎呢~~~

陳榮宏 · 文章由 **陳榮宏** » 2005-05-15 10:21

歐吉桑寫:
阿保寫:呵~歐吉桑車友有機會要來跟您請教了,有些車車蠻想換成白光LED無奈實在下不了手啊.....很期待您的教學喔!
您所謂的"下不了手"是指不敢隨意拆卸車輛嗎???
這倒是...畢竟在台灣,鐵道模型還算是"高單價"的"高級玩具"...(不知道醬子形容有錯嗎)所以建議真想要享受DIY的樂趣,可以先從較低單價的單一車頭實驗,多拆幾下心得就出來了,搞不好以後只要是上下,左右對組或是有螺絲的東西看到你都會發出哀嚎呢~~~

說鐵道模型是高單價高級玩具真是一點也不為過.....
一整組的車子動輒數千元.....
所以一般人縱使有Diy的念頭....但是還是不太感亂下手~~~

榮哥 · 文章由榮哥 » 2005-06-05 16:10

小弟分享一下改裝經驗

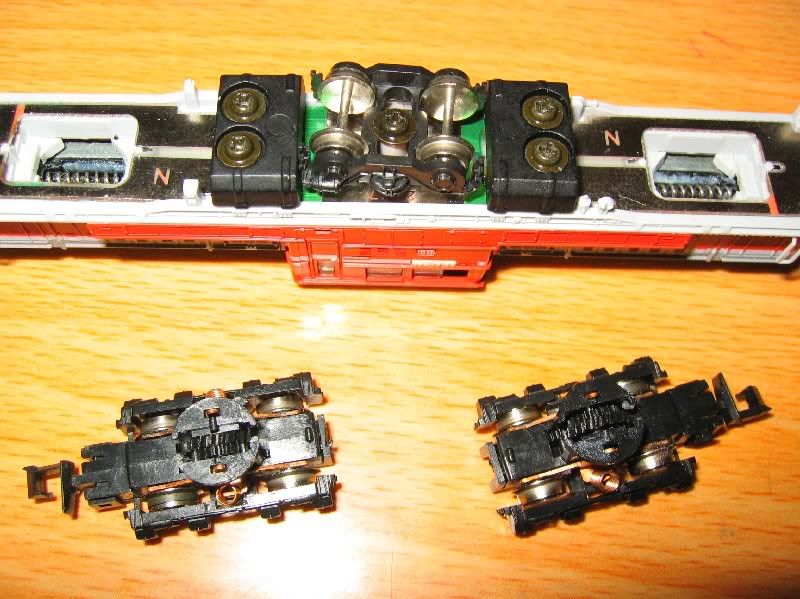

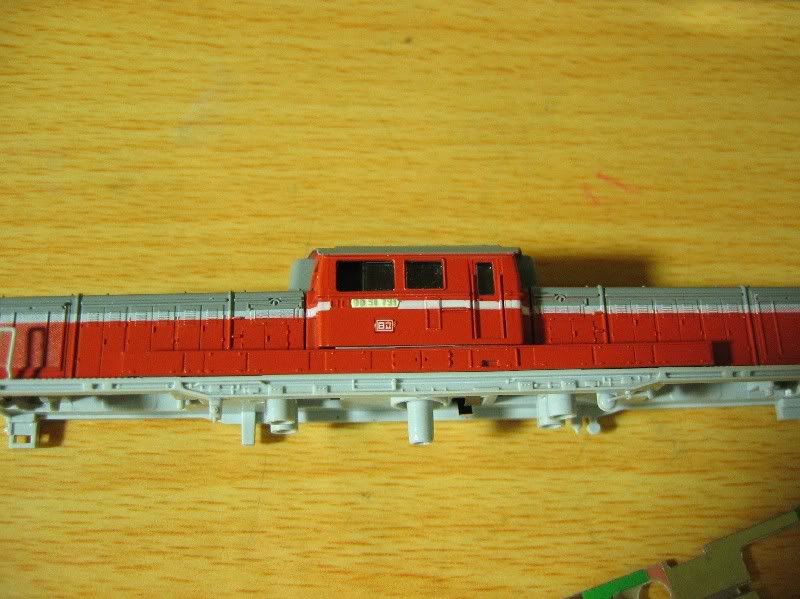

先拆下動力車台,小心導電彈簧不要掉了!

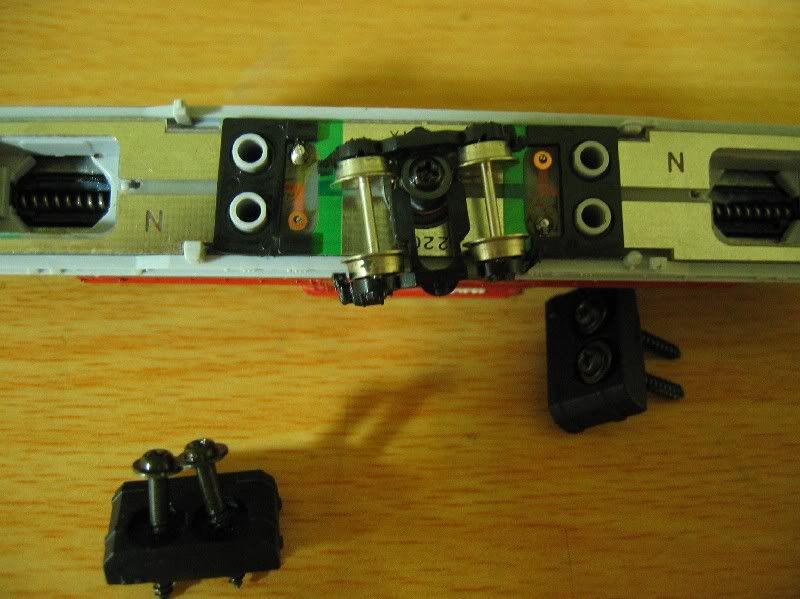

接著拆下固定塊

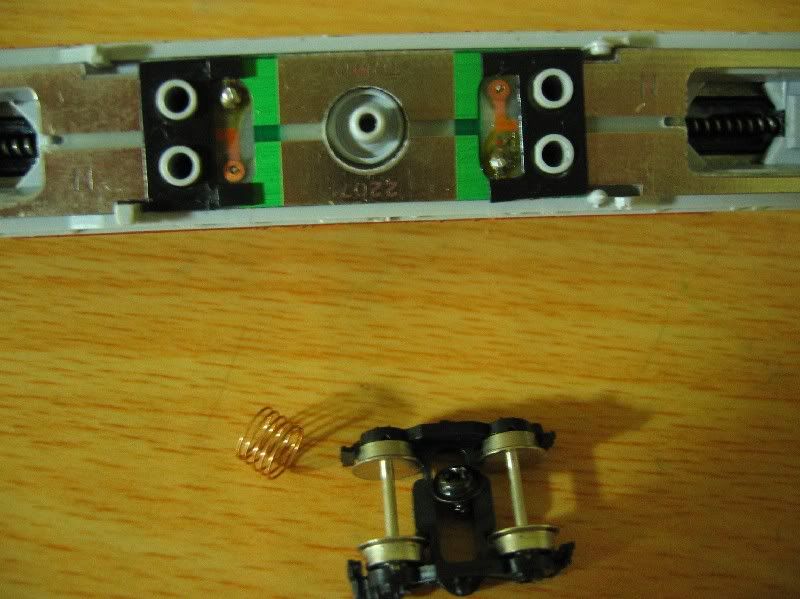

續拆中間引導輪

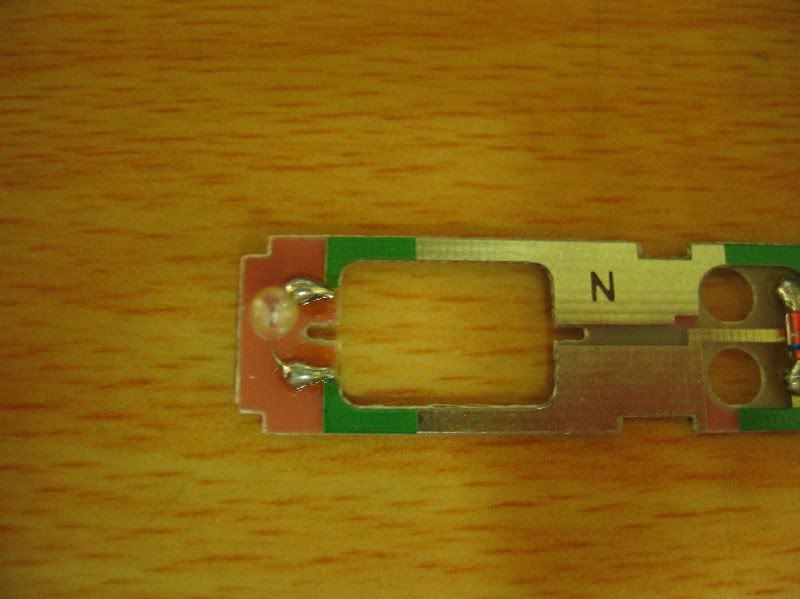

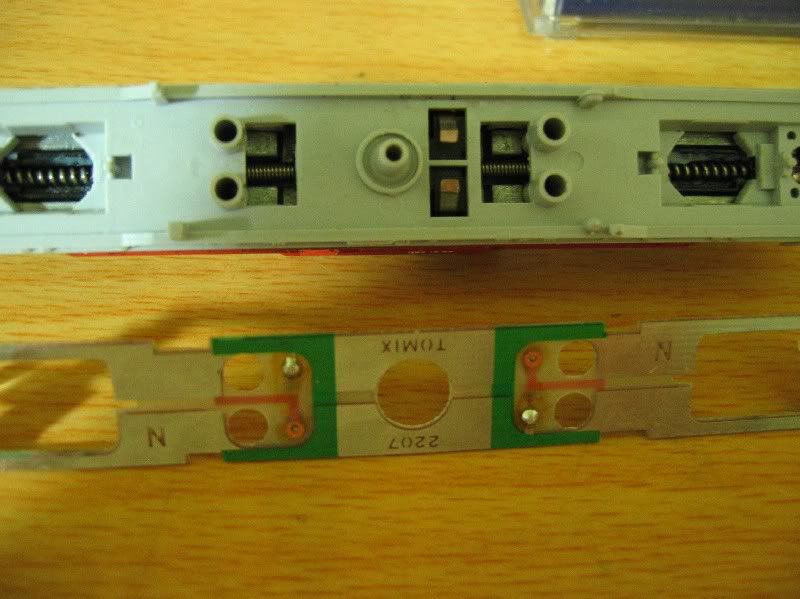

取下電路板,此為背面

將蛋形燈泡以焊槍取下取下

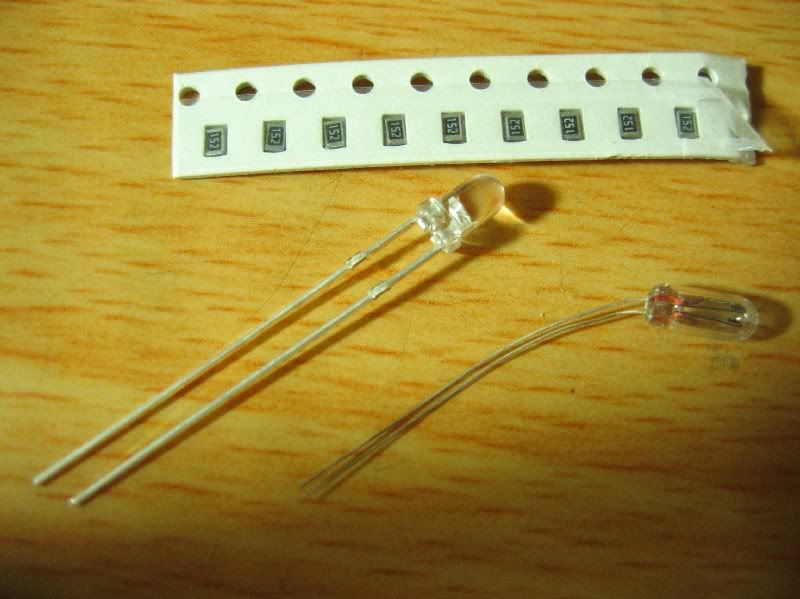

準備好LED(超白光,4V),須搭配傳說中滴SMD微形電阻(1500V,上方那一排黑色小物件)

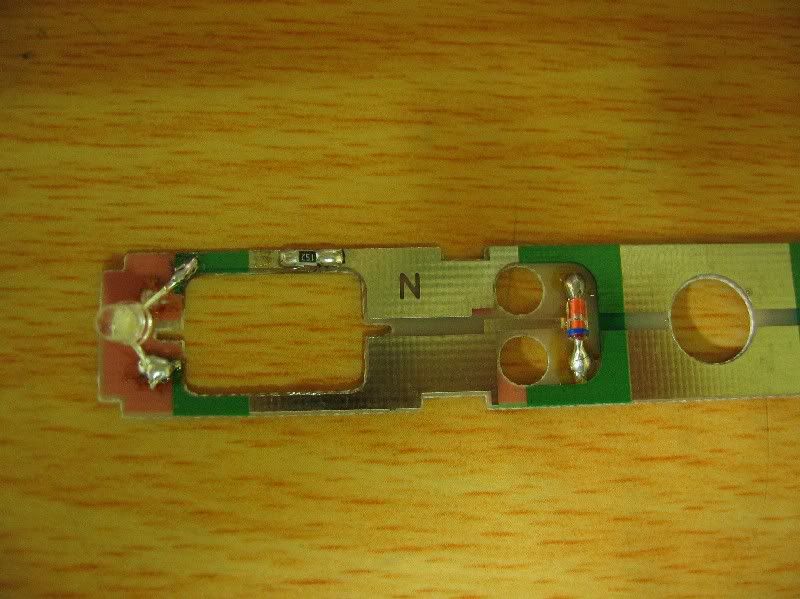

將電路板以美工刀刮除一段,焊上SMD電阻,同時焊上LED(注意極性,長腳為+)

復裝

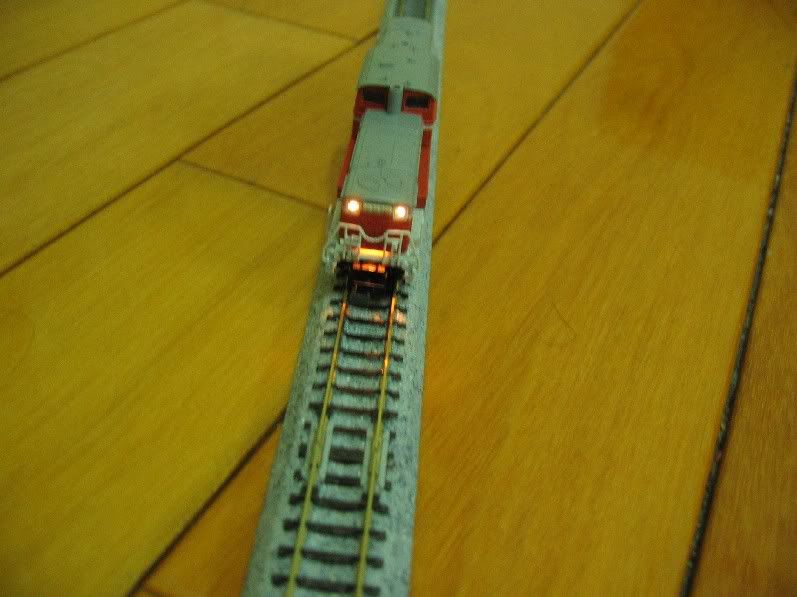

改裝前,燈泡黃光

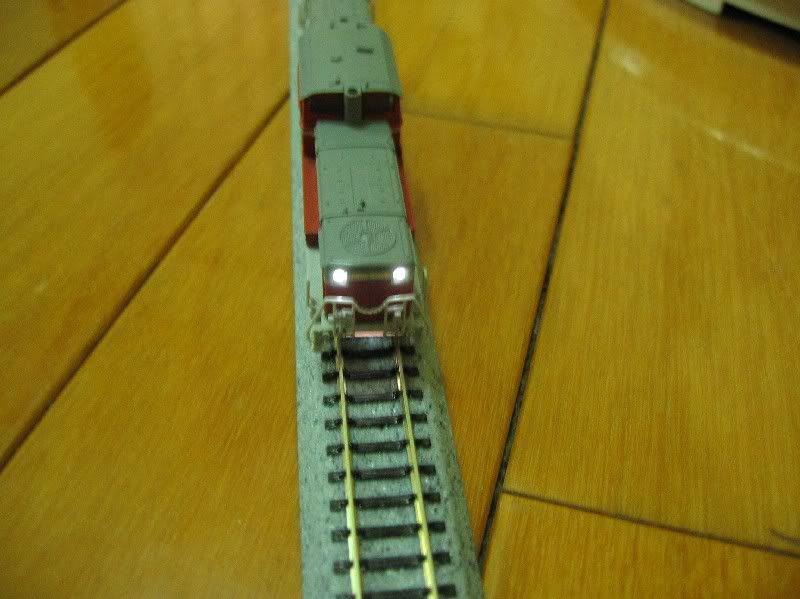

改裝後,LED超白光

陳榮宏 · 文章由 **陳榮宏** » 2005-06-05 16:34

板子上怎麼知道哪端是正哪端是負呢?

榮哥 · 文章由榮哥 » 2005-06-05 17:15

陳榮宏寫:板子上怎麼知道哪端是正哪端是負呢?

基本上有兩個方法:
1.將9V電池接觸電路板上銅片,再以數位式三用電表量測,即可得知
2.以電源供應器端子以膠帶固定在電路板兩端,開最小格數(1~2),以LED兩隻接腳接觸電路板兩端隨即離開,會亮滴話,長腳接觸那端,就是+,(此動作宜迅速,以防LED燒掉)
3.燈泡一次換一邊,不要同時取下,在第2點時須注意是否同時亮燈(應該只有一邊亮),若亮未取下之燈泡,則切換電源供應器電流方向)
以上希望對你有幫助! :D

歐吉桑 · 文章由 **歐吉桑** » 2005-06-06 04:27

嘿啦~嘿啦~丟系安捏啦~~~
正苦無相機能po上跟大家分享,還好榮哥也成功完成並能po相片,恭喜愛車前途一片光明喔~^^"

orea2003 · 文章由 **orea2003** » 2005-06-06 12:34

請問榮哥,版子上那個二極體不用取下嗎?

Tomcat · 文章由 **Tomcat** » 2005-06-06 16:06

請問一下...
1.5k 的 smd電阻是否可適用所有的 led 規格...?
還是說必須另外求出適當的電阻值呢...?
