原始資料網頁: http://usuaris.tinet.cat/fmco/lokmaus_en.html#genli
PIC程式碼(GenLI 2A) : http://usuaris.tinet.cat/fmco/download/GenLI_v2A.zip
手冊: http://usuaris.tinet.cat/fmco/download/GenLI_manual.pdf
由於現在許多新電腦不再提供 RS-232C串列連接埠, 雖然可使用USB介面轉換, 但是有點麻煩,不如直接把轉換功能改到電路板上, 因此這次修改的重點就是改用 USB介面! 在Paco的網頁上雖然有採用FTDI晶片的版面, 只是SMD晶片在DIY時並不太方便, 於是小弟在網路上找到一個用 FTDI FT232的模組, 價格僅比單純晶片多數十元, 直接改用這個模組就很便利.
此外也將電路板面積稍做縮小,僅7x5cm左右

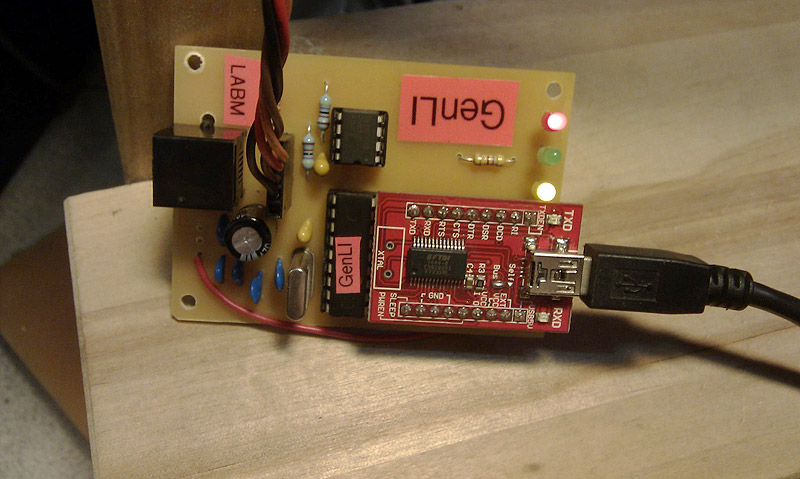

完成品:

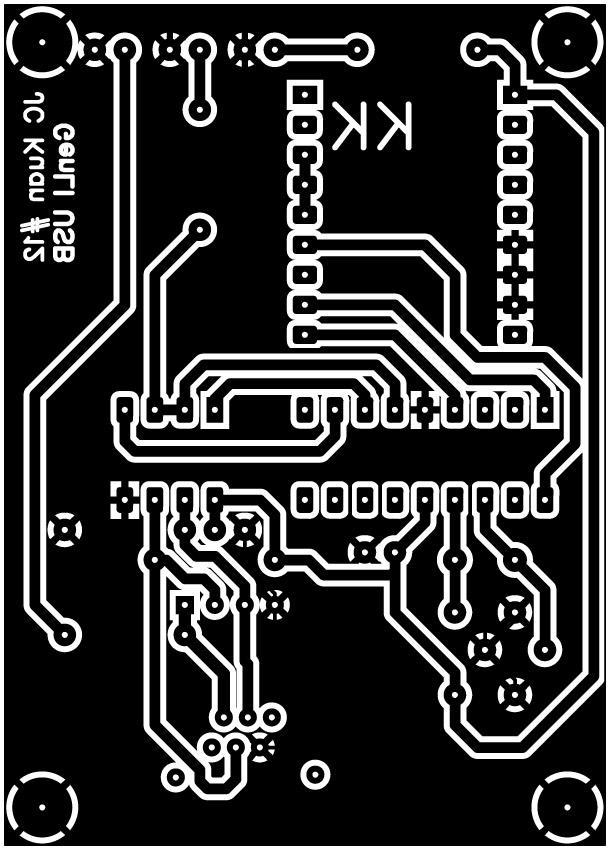

單面電路板圖

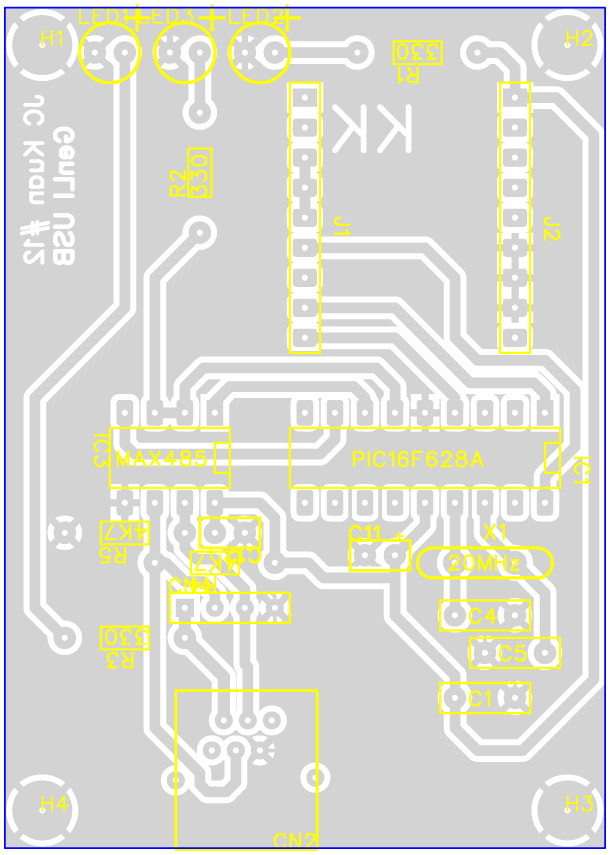

零件面圖
包括零件列表PDF檔下載
http://www.tts.tw/~kenny/images/tts/GenLI_USB.pdf
這個版本的PCB是經過修改的新版本, 原本是使用XPressNET的+12V經過穩壓再做為電路電源(照片的成品, 已把7805拆掉), 但是發現FT232模組(使用USB電源)與其它電路開啟順序經常造成連線問題, 於是改用 USB +5V做為主要電源
