DCC 岔軌指示燈製作

[阿杭]

日前看到日方網站上有PO出DCC 岔軌指示燈的做法,
http://1st.geocities.jp/dcc_digital/ep718-15r.html
於是就來試著做看看囉
看圖先........

選好位置,用電鑽挖出兩個3mm的孔來安裝LED

要裝上的LED,為了降低高度所以將其用電動工具磨掉一些

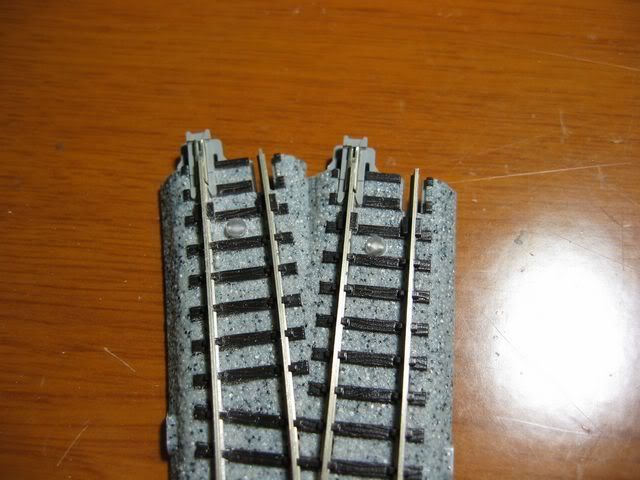

兩個LED裝上去的情形

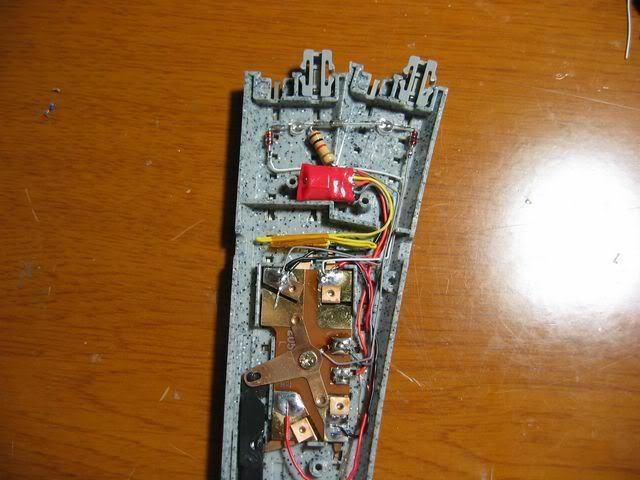

岔軌背面的配線,晶片正是Digitrax的DS51K1

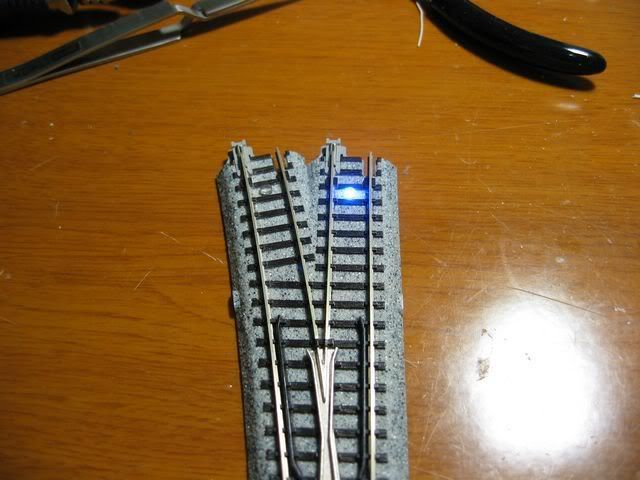

正向時亮藍光

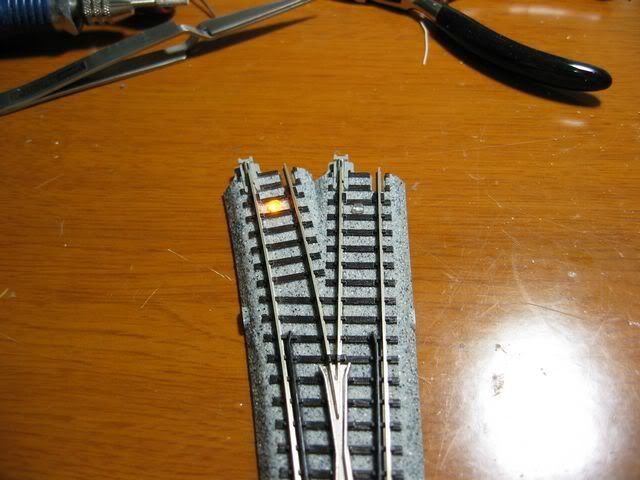

分歧時亮黃光

以上......謝謝觀看

[倫合]

呵呵...只能說杭兄還真用心呀!小弟佩服!

[chuntai]

呵呵...只能說杭兄還真用心呀!小弟佩服!

....這..........太屌了吧!

[sebastia]

請教杭兄這個控制岔軌的是什麼晶片?
也是一般的車用晶片嗎?

[edwin]

kato 用的岔軌控制晶片

猜測應該是 Digitrax DS51K1

一個晶片對應一組岔軌
