kato dd51 dcc

[alexou]

趁著除夕夜把KATO DD51 (7008新製品)給拆解安裝DCC

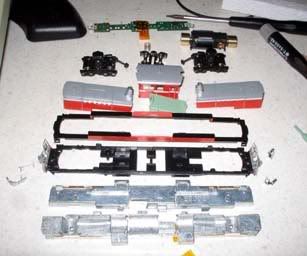

晶片用 Digitrax DN163K1B 將燈的電路板拆下完全沒修改直接再插入結果都沒動作使用三用電錶測量晶片無電源,將DD51全部分解

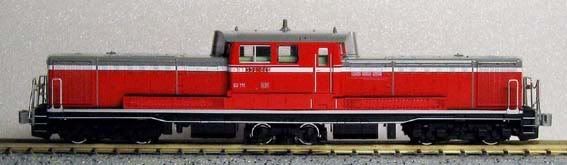

發現晶片的馬達銅片太長以至於造成短路(心想慘啦!晶片燒掉啦 !)把銅片剪短重新組裝後上線測試一切正常開始DCC運轉啦!

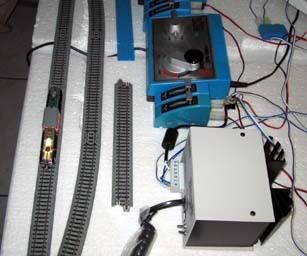

點燈囉!


上次E3安裝EM13不到10分鐘這次已花了1.5小時今晚還要將晶片上的LED磨掉才能安裝前後車殼(原車是用SMD),
手上還有SOUNDTRAXX的音效晶片柴電及蒸機各一片原先要安裝於N規但是太大了只能裝在車廂內準備年後收HO 的R20及CT270或等KATO HO的D51發行再入手

[lily]

小弟的DD51也是使用DN163K1B晶片改裝

不過建議您將原車電路板上的馬達集電銅片取下

再將晶片上的馬達集電銅片解焊拆除後裝上原車的集電銅片

另外要注意晶片的右前端與車台坎合的插入口空隙較大

安裝後會有接觸不良不通電的問題

須稍微施力將此插入口壓下一些

小弟改過數台DD51都有相同的情形

提供給您參考 :D

[alexou]

在此感謝lily大大的建議, 之前我已將馬達集電片剪短並在外面貼絕緣,右前端使用銲錫加厚一點點,這個晶片還有其他Funtion,N規DD51空間真小現在正研究如何加室內燈後再依你的建議來修改馬達集電片.

昨晚使用銼刀將前後LED都磨平車殼安裝完成,
