KATO E217系數位化工事

[阿杭]

也是受車友所託,而進行的E217系數位化工事
已經告一段落
趁空閒時間趕緊來和TTS上的諸位分享改裝的過程
話不多說,看圖先

圖一:
此次要安裝晶片的車種,E217系電車
此車特點是採用新式隨插即用型的晶片
(頭尾車:FL12 動力車:EM13 室內燈:FR11)

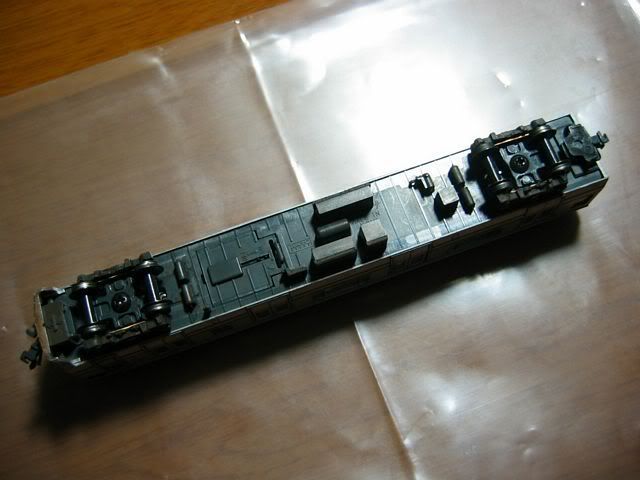

圖二:
先頭車的底盤上有一片零件是可以拆下來的,
看到沒?就是那塊印著ON/OFF的那一片

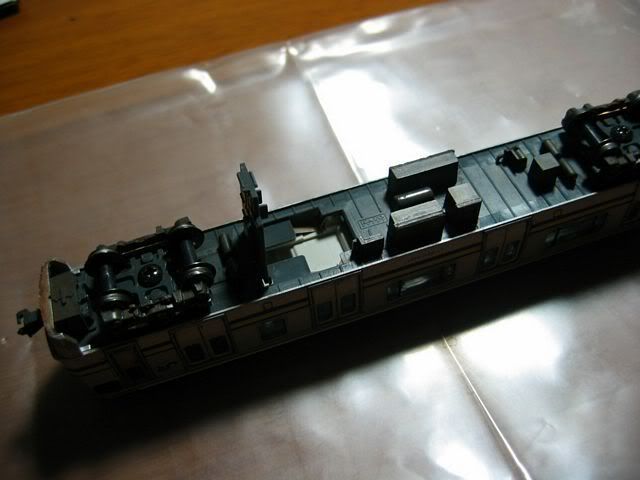

圖三:
艙蓋打開後的情形,裡面有一塊黑色的零件,是原本用來控制消燈的開關
安裝晶片後便用不到了,所以可以移除.

圖四:
移除後的樣子

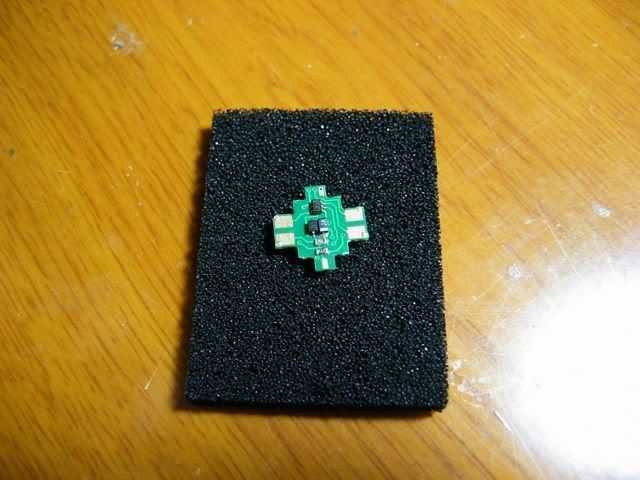

圖五:
頭尾車用晶片FL12

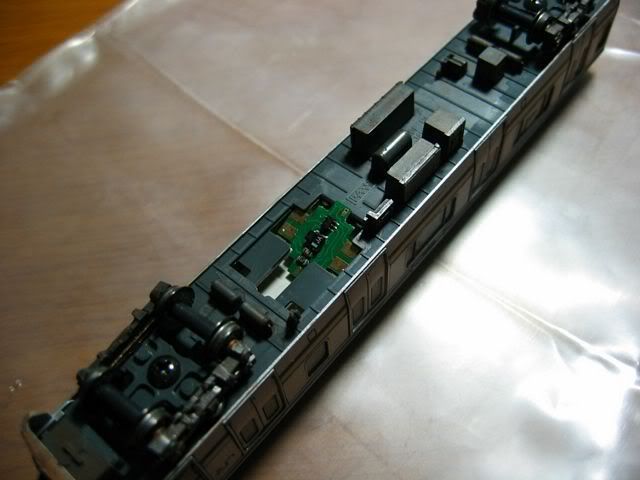

圖六:
晶片安裝的情形,要斜斜的插入喔

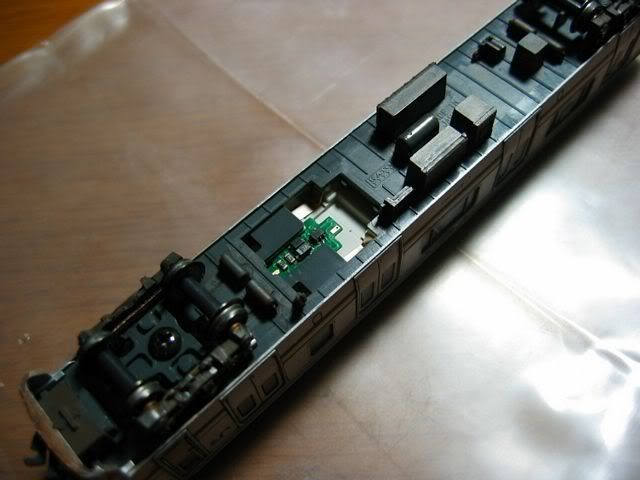

圖七:
再來把晶片插到底就完成啦~~

[倫合]

哈哈!我發覺看似簡單.結果當場自己安裝一次.唷 .....NO!還得靠工具才有辦法.當然一次裝進去是最好.再來就是測試晶片!恩也花不少時間呢! 多謝杭兄幫忙啦!
