改造tomix堆高機

[阿保]

趁燈組還沒送到之前,把場景所需的車輛及機具再多增加些.
這次改造的是為了場景中的貨櫃場,所配置的貨櫃堆高機.
改造前的母體為tomix製的堆高機.(雖說是改造,到感覺是重製.)

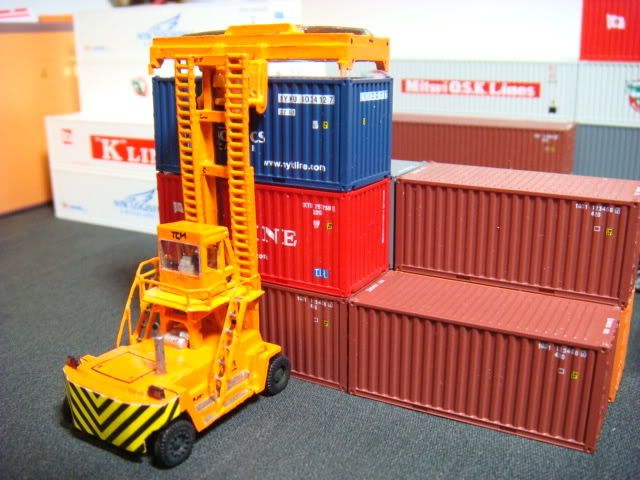

本次的堆高機是參考實車TCM FD430所製作.(轉印紙還沒做出,手寫還真難看 = =)

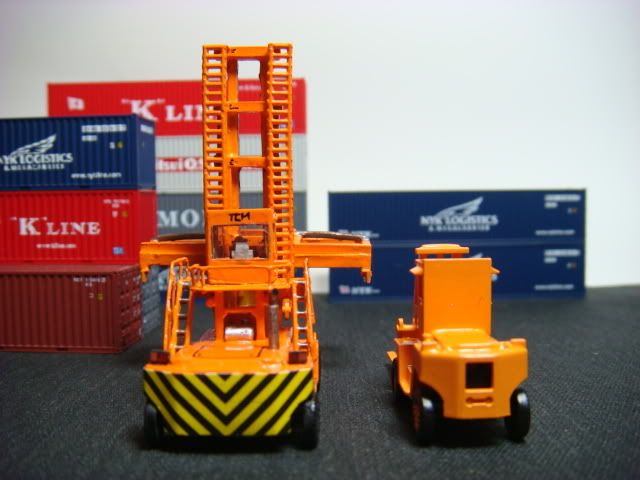

改造前後比較.

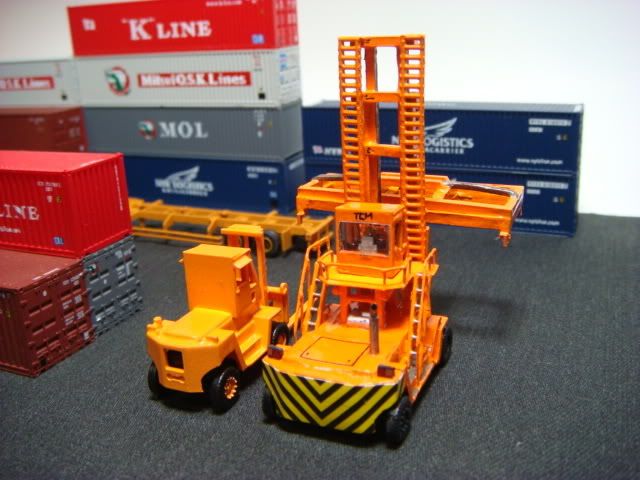

再一張.

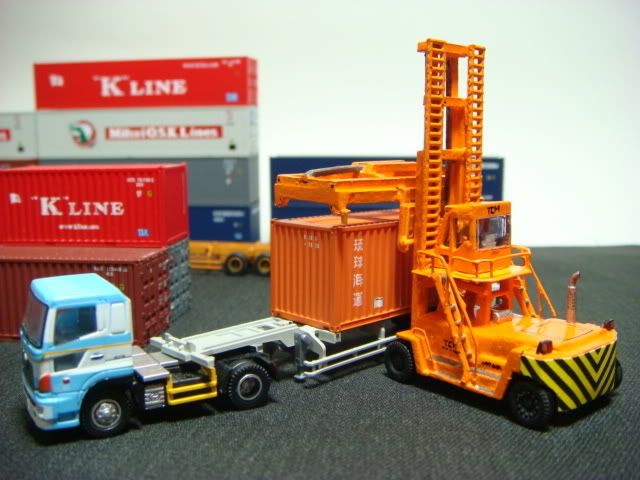

裝卸貨櫃中...

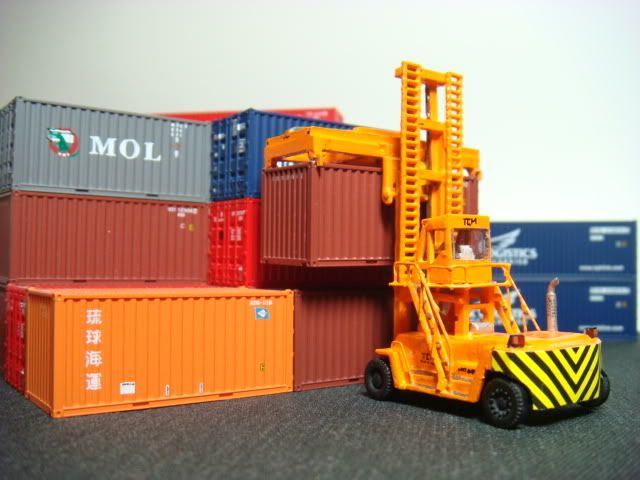

與實車同最高疊櫃為三層.

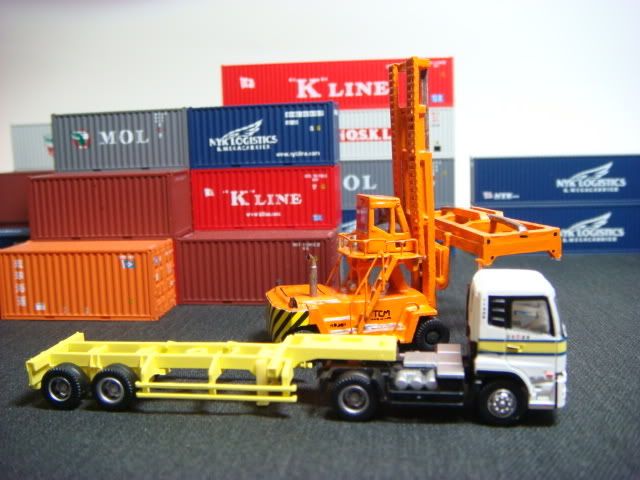

托架是可上下活動.

收工啦~!!


TCM
http://www.tcm.co.jp/product/01/03.html
下一部就是嘗試製作門式機.

[Liu]

套句林義生車友的名言：“數大便是美”
任何單隻不起眼的火車模型或貨櫃模型(一堆排在一起)就出現美感

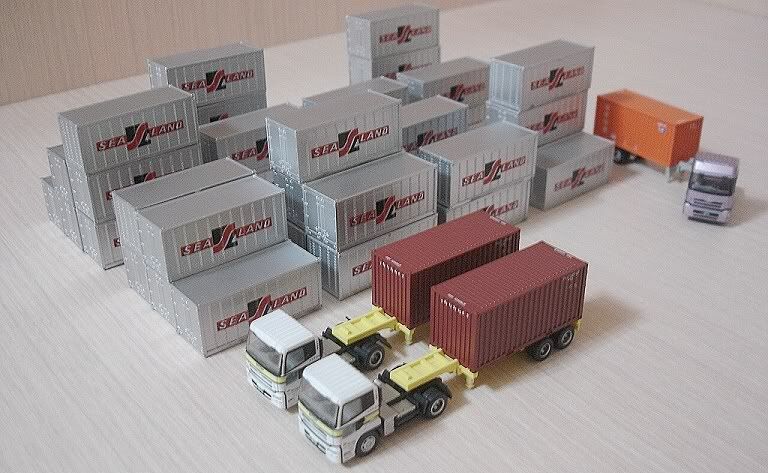

小弟欣賞這張排櫃圖片(壯觀)

參考別的車友擺貨櫃都很好玩(看了都心癢癢)



林義生車友的做法比較猛(省事)
他是直接去買火柴盒小汽車的推高機
直接拿來當場景推高機

[JR800]

阿保大大這次是重製啦, 除了駕駛座, 基本全是改造的, 想請教車軸是如何強化? 另外托架座像是合金

[rhinohcp]

神來之手!


好棒的貨櫃場

[voguedj]

好一個阿保

[Kilkenny]

他是直接去買火柴盒小汽車的推高機
直接拿來當場景推高機

這樣比例上能夠相合嗎? 不知是合HO還是合N的?

另外查TCM網站, TCM為Toyo Carrier Manufacturing縮寫, 漢字作「東洋運搬機製造」

[Liu]

這樣比例上能夠相合嗎? 不知是合HO還是合N的?
另外查TCM網站, TCM為Toyo Carrier Manufacturing縮寫, 漢字作「東洋運搬機製造」

不見得合比例(一定的)
1:87比例火柴盒小汽車推高機夠大隻夠氣魄---免壓重塊(貨櫃集散場排櫃的推高機都是巨無霸機械---開模粗陋便是)
但是N軌距Tomix推高機舉櫃，排貨櫃的場合會因為重心不穩而向前傾倒
(除非Tomix推高機輪子著平面____直接黏在場景版上)
(要不Tomix推高機引擎蓋上黏方形磁鐵塊壓重---感覺奇怪)

推薦阿保車友的那一張圖片拍的漂亮
應該不久之後會促進Tomytec第二彈貨櫃車模型盒玩(一些車友的陸續購買)

[linyishen]

阿保大大你製作的推高機實在讓小弟佩服的差點又傷到眼睛
你所完成的推高機相似度非常高與貨櫃排放在一起看來非常的漂亮
小第的BLOG內有貨櫃起重機與跨載機你可參考一下 加油......
http://www.pixnet.net/linyishen (N規貨櫃碼頭&貨櫃列車)

[阿保]

回覆JR800兄~這次是將原車車體分解成4等份(加長加寬)再次拼裝成,而TOMIX的堆高機本身車輪是死的(不能轉動).不過當初為了方便將車輪切斷後在接回.
接回的方式同製作GK常用的方式,車輪跟車體接合處鑽孔,剪一節黃銅線插入後再用膠接合.
而托架的部份是以2mm與3mm方膠條製作後上漆.
謝謝Kilkenny車友的解說.
同劉佳明老師提的,大多機具以1:87的規格較為齊全,而1:150大多要找尋大小接近的火柴盒小汽車,或是盒玩來充當.這次改造的堆高機也僅能承載一只20尺的貨櫃(後托夠大),超過也是會前傾.
因小弟為配合tomix的貨櫃平車,只有收集1:150的貨櫃(相對就沒什麼選擇性).本身就很喜歡大型機具,也因這樣才興起改造的念頭.
linyishen車友~謝謝您提供資料,到您部落格中看到您的貨櫃場規模還真不小也,小弟的貨櫃也不過只有幾十只而已,要湊成像樣的貨櫃場還蠻久的.想必您也花了不少心思.
這陣子會再多找找門式機的細節資料.

[Liu]

南區聚會有來過一位專門蒐集貨櫃模型的車友(在海運公司的碼頭上班：抱歉忘了大名)
初估個人對於HO大小貨櫃模型喜好收藏以700只TEU起跳
多到什麼程度呢？
家中書桌的幾個抽屜拉出來全都是貨櫃模型(沒有擺文具哦)
真實自己到底敗了多少只貨櫃模型
連車友本人也未必清楚(得先點一下才能確定數量)
HO規格真是玩貨櫃模型車友的天堂
圖樣多做工精緻

[喜寶]

贊贊贊!阿保兄的動手能力實在是超強!
如果是HO的貨櫃,阿保兄有沒有考慮Heljan的那個數位化的貨櫃起重機?
如果是N的,Brawa也出過一款編號1151的電動起重機,小弟是準備把這個用在場景裡了.

[Liu]

實際的貨櫃疊高
有空櫃疊高層數(6-8層)以及重櫃疊高層數(3-5層)的限制
重櫃：指的是以裝滿貨物(或是以裝貨物)的櫃
(防止疊櫃太高影響貨櫃本體疊高強度結構)

貨櫃使用數年後需定期作維修工作
1.金屬鈑噴(噴砂烤漆)(補漆：看起來像補丁)
2.除蟲兼(殺菌消毒)
3.冷凍櫃要作冷凍機冷度測試(空櫃環境)
4.破相櫃角以及損毀鉛封條的更換

貨櫃使用年限一到會增加維修成本(不如買新櫃)
貨櫃的櫃號留用____破櫃除籍
中古櫃被海運公司出售

[火車王國]

問一下,貨櫃(N規的)是去買的還是自己做的
若要買的話要去哪裡買
若自己做要如何做
謝謝大大們的回應

[里長]

阿保兄.....大大出品..品質保證....讚

[阿保]

嗯~確實玩貨櫃真的選HO比較齊全N大多以1:160為主.
喜寶兄~Heljan數位貨櫃橋式機,是蠻不錯的啦,價錢到是不怎麼親近人.
不過小弟主要以N為主,所以還是看看就好^^"
Brawa的電動起重機,這到是沒看過,也蠻好奇的.也期待您的分享喔!
火車王國車友~在台灣比較容易入手的大概就以WALTHERS (1:160)及TOMYTEC的貨櫃(1:150),
前者種類較多,也有現成的機具及車輛可搭配.(以鐵支路的平車做搭配剛剛好.)
後著必須連同貨櫃車一起購買,且過了每一次發售的期間後就不易看到,取得上自然就不太容易,且都以日系海運公司為主.
不過小弟是為了配合TOMIX製的KOKI 106及200形平車才選擇此種,相對如真的要追求場景的像真性,就必須自己動動手了.
提供您參考,有貨櫃上的問題可以問問劉老師喔!!
里長伯~這台自用的,沒有量產的價值啦!(下次車尾噴上自家用好了XD)
