來嘗試自行製作貨櫃列車的尾燈,經過一番苦戰總算是成功了
在此和TTS上的車友分享一下改裝的過程與心得
步驟一:

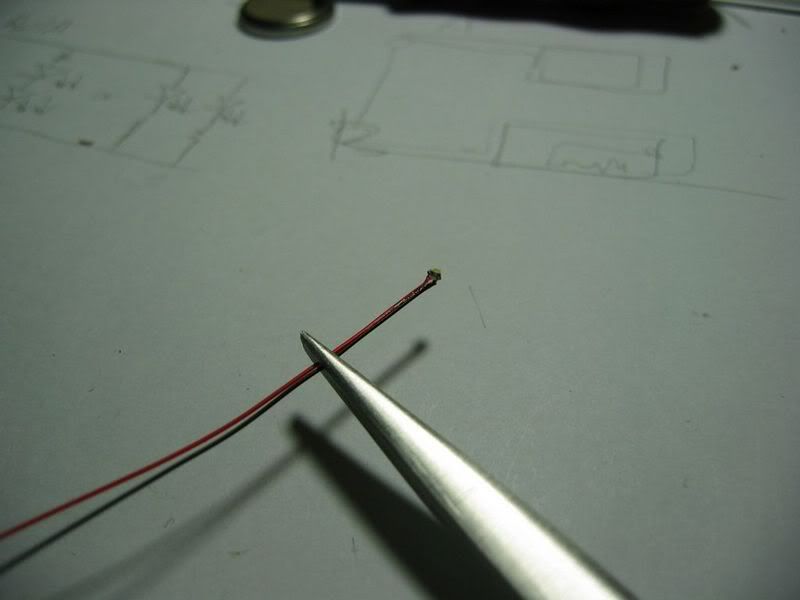

使用SMD LED將其兩端點焊上OK線,說實在的這是最辛苦的地方

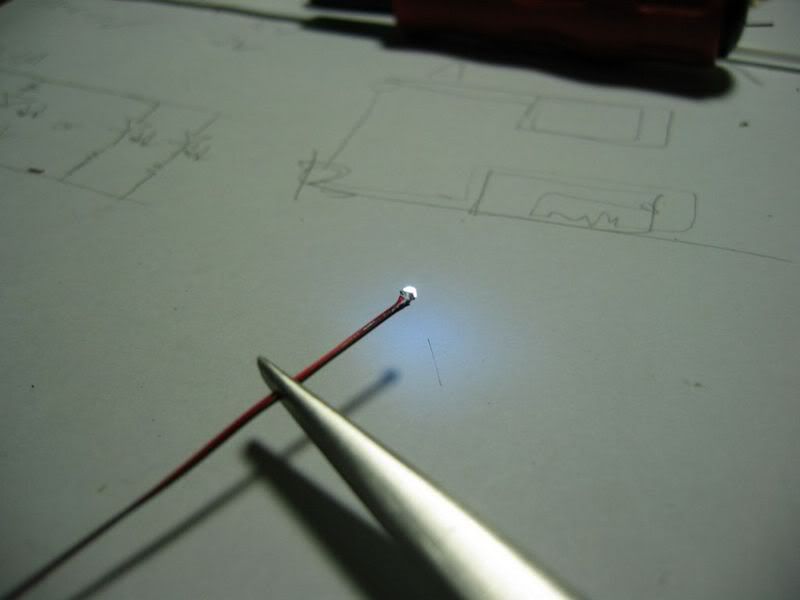

焊接完成後的點燈試驗照
步驟二:
將焊接好的模組以瞬間膠黏在貨櫃車的尾部,用來改造的種車是TOMIX
的KOKI 50000貨車.

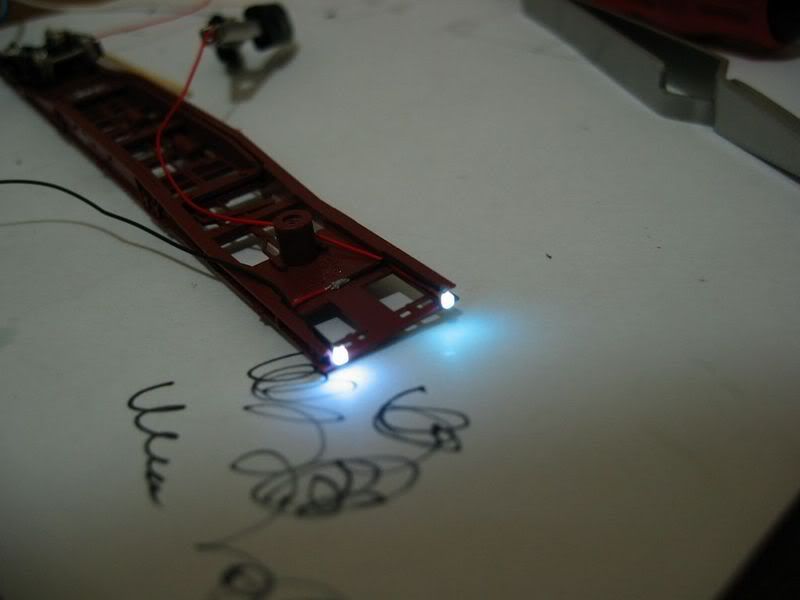

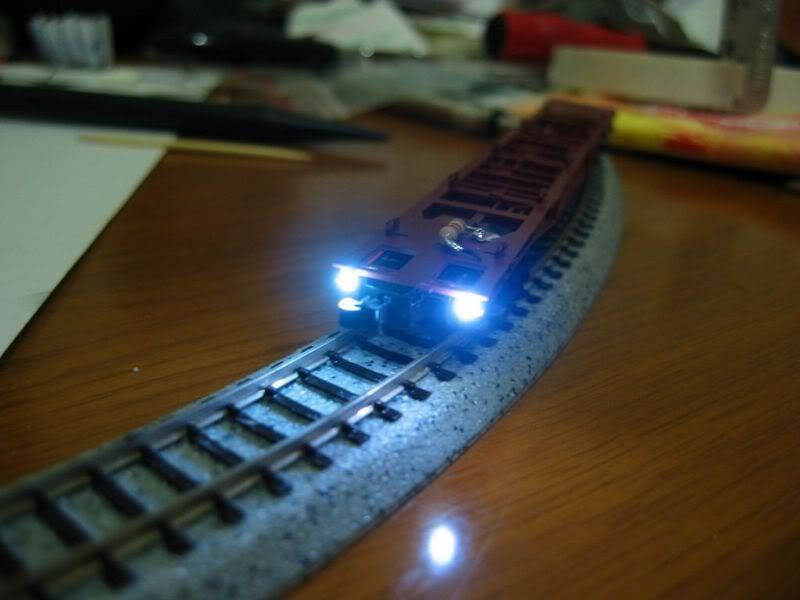

這張是兩邊尾燈安裝完成後的點燈照
步驟三:

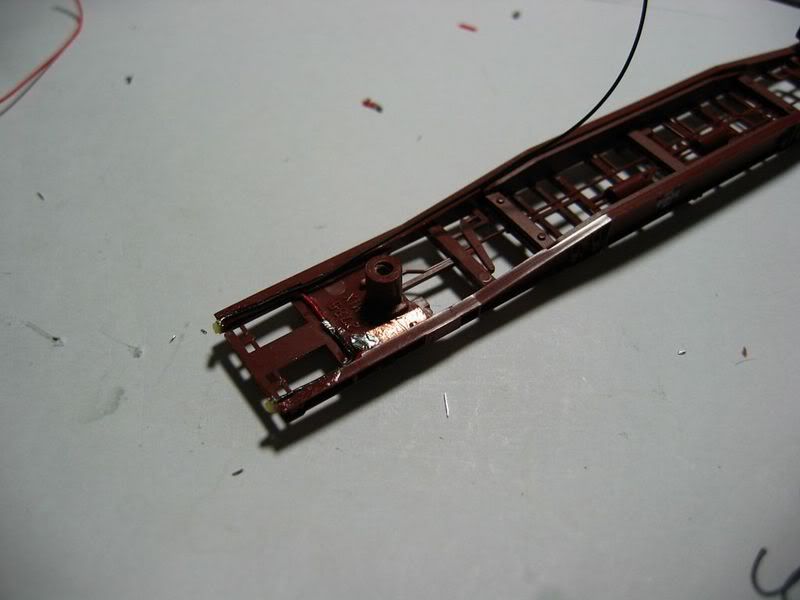

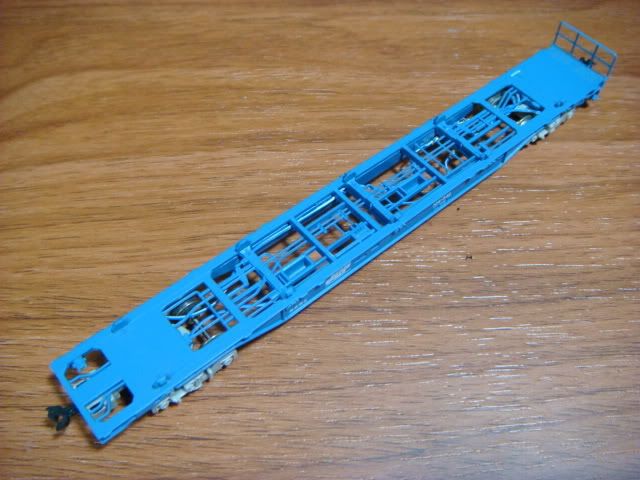

車身床板底部的配線,這裡要注意的地方是要確定車輛在行走中
車輪不會摩擦到底部的配線,同時以銅箔貼在床板下作為與集電彈簧接觸之用

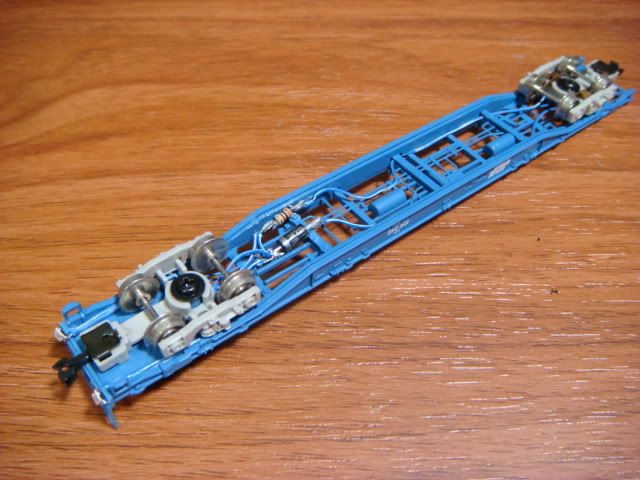

步驟四:
床板上配線,由於DCC的電壓較高,所以要加上一顆電阻做為限流用
在這裡我使用的是1K歐姆.

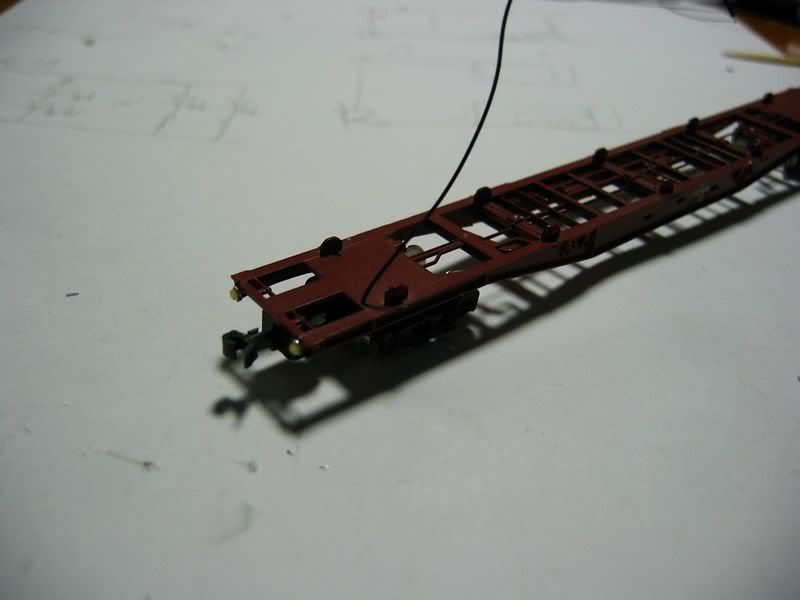

因為下面沒有空間,所以鑽個洞把配線拉到上面來

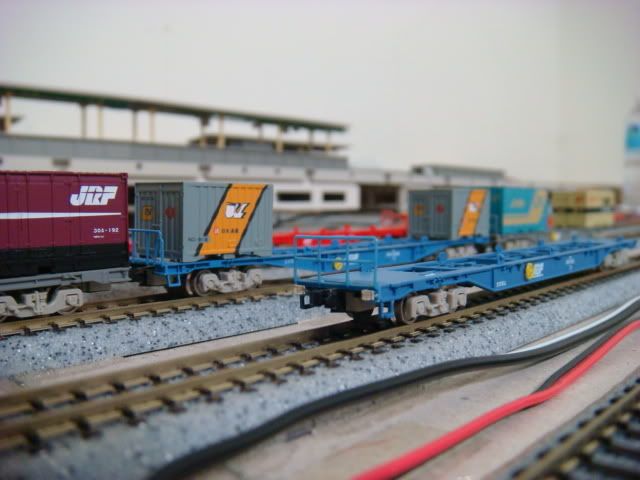

最後是:

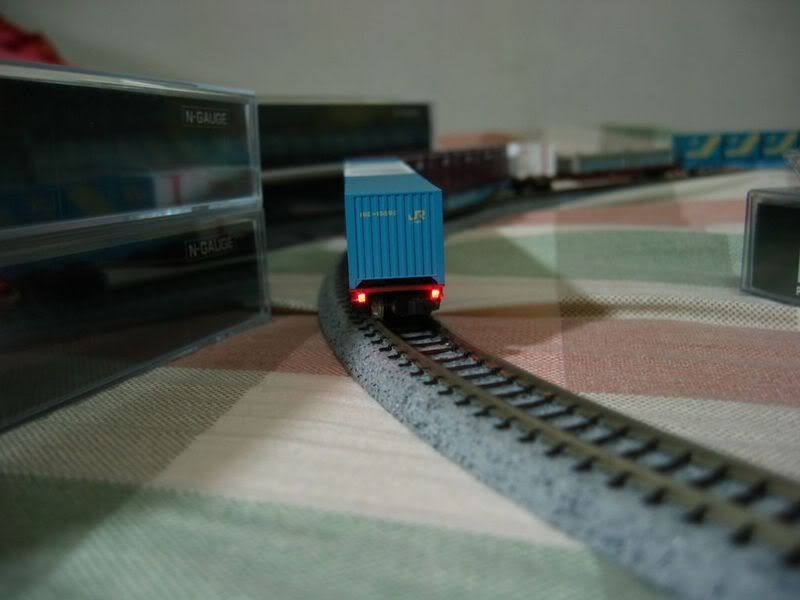

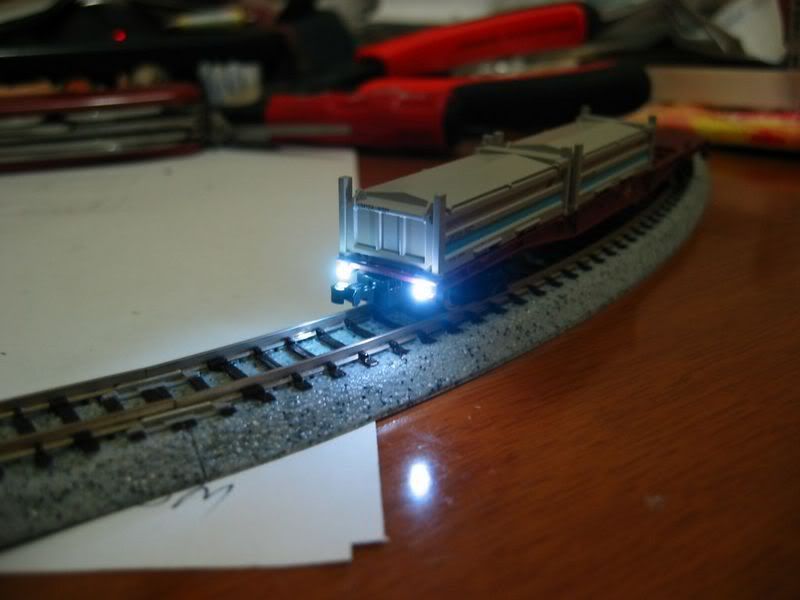

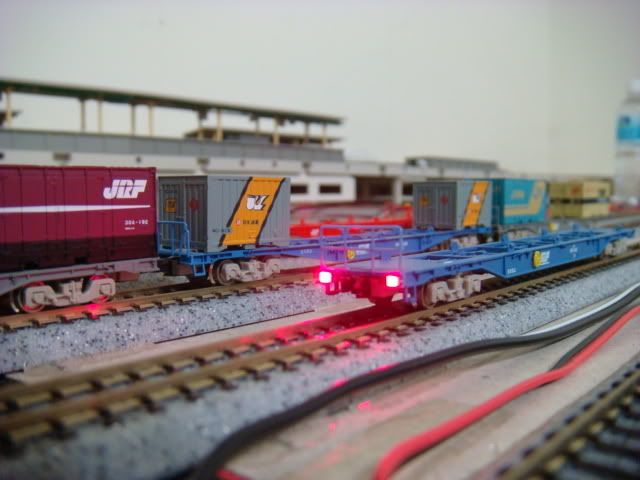

貨車實際上軌的點燈情形,上面的電阻雖然有礙觀瞻,
但是可以加上貨櫃來遮蓋,如下圖所示:
接下來塗點透明紅模型漆上去就可以啦

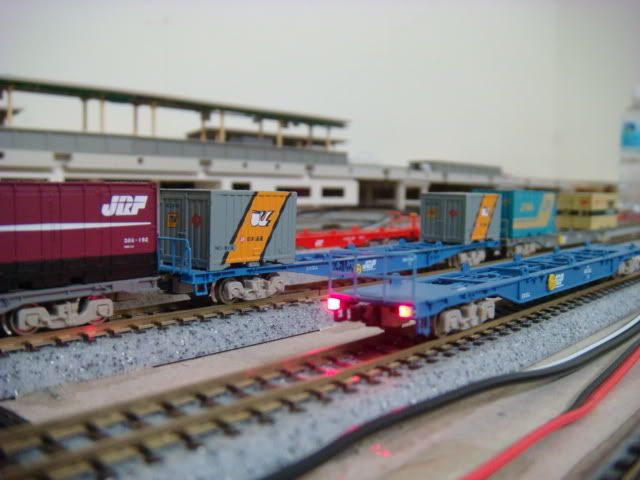

最後補上完成照
以上,謝謝各位的耐心觀看
