TOMIX 自動開關扇庫

JR800 · 文章由 **JR800** » 2007-03-07 21:13

相信很多車友都想擁有扇庫作場景的一個重要部分, 由於KATO的扇庫已經很久沒有生產, F牌的亦不便宜, 所以相對便宜的TOMIX就成了小第唯一選擇, 加上小第亦有收編蒸汽機機關車的方向, 在較早前找到一個手動的, 廉價的轉車盤後, 下一步便是收扇庫了, 而貨品今日收到了

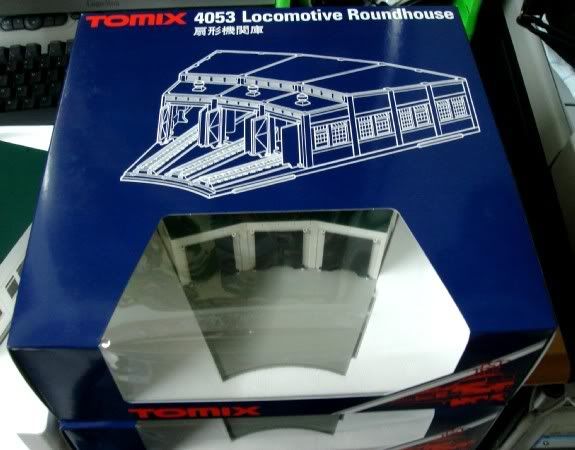

扇庫果然消耗地方, 很大!!!

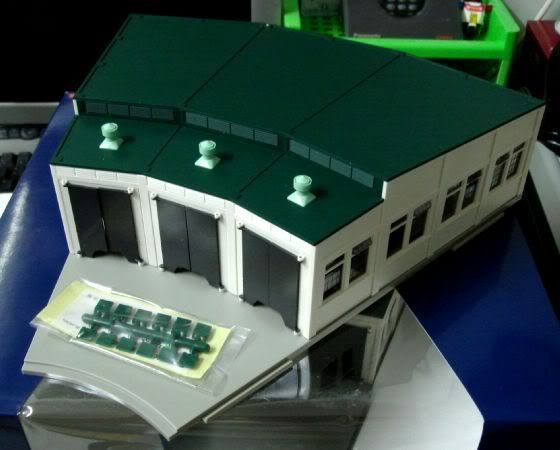

內容包括扇庫一個, 及名板貼紙

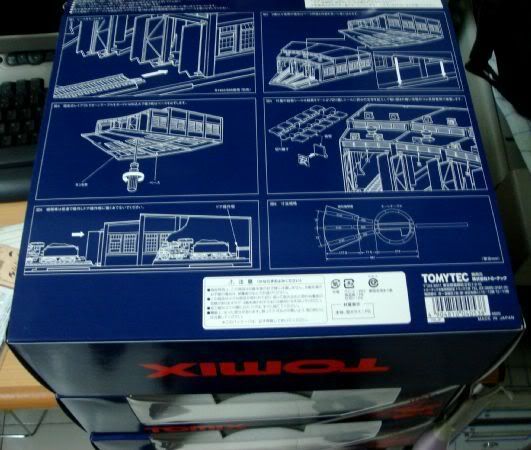

盒底有多幅圖簡介扇庫的應用

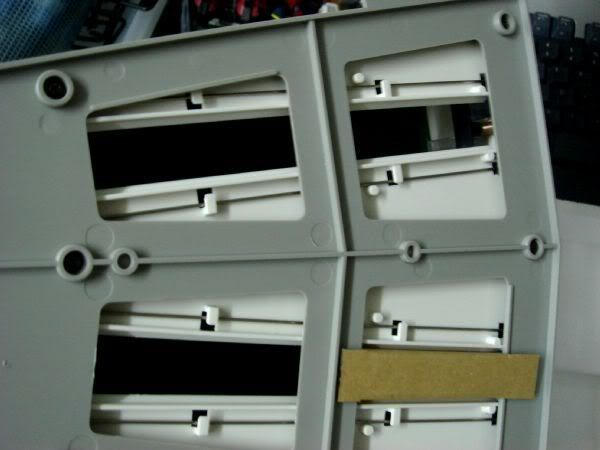

而所言的自動開關, 就是這個栱桿機關

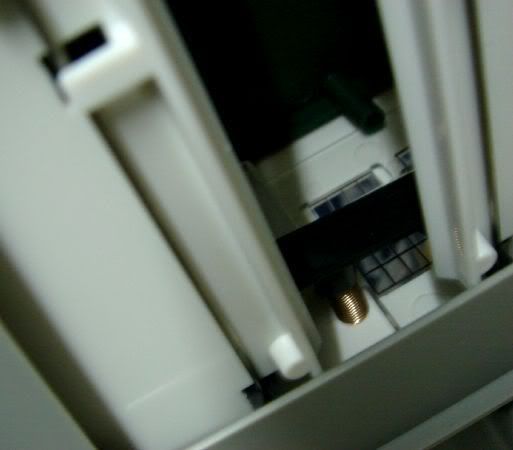

內裡就是靠著蒸汽機把這片子頂著, 門便會關上 :D

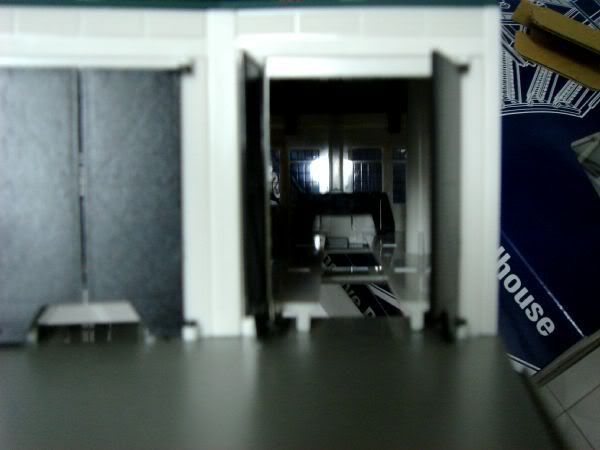

經過檢驗後發覺扇庫內裡空蕩蕩的, 而自動關門的機構實在太大, 太礙眼了, 另外扇庫的顏色亦不太對, 看來要為它動一動大手術

sebastia · 文章由 **sebastia** » 2007-06-23 15:51

抱歉翻了些舊文問轉車台的問題
先前看到Grace兄的F牌轉車台+扇庫( http://tw.f14.yahoofs.com/myper/wlBQtmS ... GB9DQZXRTy )
小弟初步從場景照片判斷半徑可能有45cm
因為F牌的轉檯軌道角度是7.5度的，故扇庫也需拉得很長，對多數小場景恐怕太大
看Tomix的轉車台軌道是15度的應該是較短
所以想請教JR800兄
您的TOMIX扇庫後牆到轉車台中心的半徑大約是幾公分呢?

JR800 · 文章由 **JR800** » 2007-06-23 16:42

回sebastia車友: 由於小第沒有轉車台, 所以只能以tomix 官方數字解答

由後牆到tomix轉車台共461mm, 見附圖

ps: 還未有錢買f 牌的轉車台...

alexou · 文章由 **alexou** » 2007-06-23 20:02

F牌轉車盤本身就可以變換7.5度及15度,15度可與TOMIX的扇庫連接但角度有點不合,我是將TOMIX扇庫底盤拆下不用,內部軌道區邊角切銷掉車車才能順利的進出扇庫.

sebastia · 文章由 **sebastia** » 2007-06-24 01:03

感謝JR800兄提供的資訊
不過轉車盤的212mm是直徑，半徑就是106mm
所以小弟所需的轉車盤中心至善庫背牆長度是355mm，比F牌小了十餘公分，可能比較好規劃
(雖然計算轉車台直徑才是實際所需空間，而小弟要的是轉車盤半徑非直徑是考量若換他牌的轉車台就不用另計直徑的問題)

alexou 寫:F牌轉車盤本身就可以變換7.5度及15度,15度可與TOMIX的扇庫連接但角度有點不合,我是將TOMIX扇庫底盤拆下不用,內部軌道區邊角切銷掉車車才能順利的進出扇庫.

alexou兄搭配F牌轉車台遇到的角度不合可能是半徑抓錯了
按理扇庫的設計考量的是角度不是股道間距，只要扇庫的弧度圓心與轉車台在同一點就應該沒有角度不合的問題
尤其F牌轉車台是以7.5度為單位，隔股排軌就是跟TOMIX的15度相同，如果仍用7.5度套T牌扇庫就會有問題
或是會不會是alexou兄抓扇庫門到轉車台邊距離採用Tomix的71.5mm所致?
F牌與T牌轉車台的半徑應該是不同，如此就不能抓TOMIX的71.5mm，而是要抓扇庫門到轉車台中心的71.5+212/2=177.5mm應該就吻合了
小弟還沒實品試驗，既然alexou兄提出了使用心得，也想知道問題是否為小弟所臆測的原因?

alexou · 文章由 **alexou** » 2007-06-24 15:30

sebastia兄:
1.忘了說明是TOMIX扇庫底盤與接轉盤的那邊圓弧和F牌轉盤的外圍圓弧不太合所以我才把扇庫底盤拆下沒裝,現在高雄回台中後我再量量看我最後安裝的距離
2.因沒裝底盤所以軌道安裝位置較低才需切除內部軌道的邊角
