哪邊有台鐵火車設計圖...?

EMU100 · 文章由 **EMU100** » 2007-04-06 15:16

to台灣飛翼:我這邊有emu200 emu400的設計圖, 不過車頭端面有些不正確, 還需要修改. 不知是否可以我提供設計圖給你做車, 其中有幾個零件我做不出來當你做emu200 或emu400時可以順便幫我多做一份我需要的零件嗎?材料費我出

里長 · 文章由里長 » 2007-04-06 16:08

trainkid大大...麻煩您...請也給我一份...謝謝

台灣飛翼 · 文章由 **台灣飛翼** » 2007-04-06 20:16

EMU100 寫:to台灣飛翼:我這邊有emu200 emu400的設計圖, 不過車頭端面有些不正確, 還需要修改. 不知是否可以我提供設計圖給你做車, 其中有幾個零件我做不出來當你做emu200 或emu400時可以順便幫我多做一份我需要的零件嗎?材料費我出

toEMU100
小弟由於現在白天工作晚上都還要上課可能會比較忙,不過我在五月多的時候學校停課,甚至有控的時間說不定那時候就有時間可以試看看了

然後大哥您所提到的設計圖可以先請大哥您寄到我的信箱嗎...

因為我還要問一下我工廠裡的師傅看看有沒有辦法用改造板做出台鐵模型...

trainkid · 文章由 **trainkid** » 2007-04-16 14:07

隔了兩年又突然上來看才知道PChome的連結段了.不知道為什麼不過也有三年沒動過它了.改天重新上傳, S300和dr2000是很早以前畫的(有些部份不正確), 有時間會去學校借T形尺做個re-make或用CAD(但目前正在學用CAD可能無法).

trainkid · 文章由 **trainkid** » 2007-05-05 12:54

設計圖re-make完成了(實際上只重畫一張和更新幾張而已

)

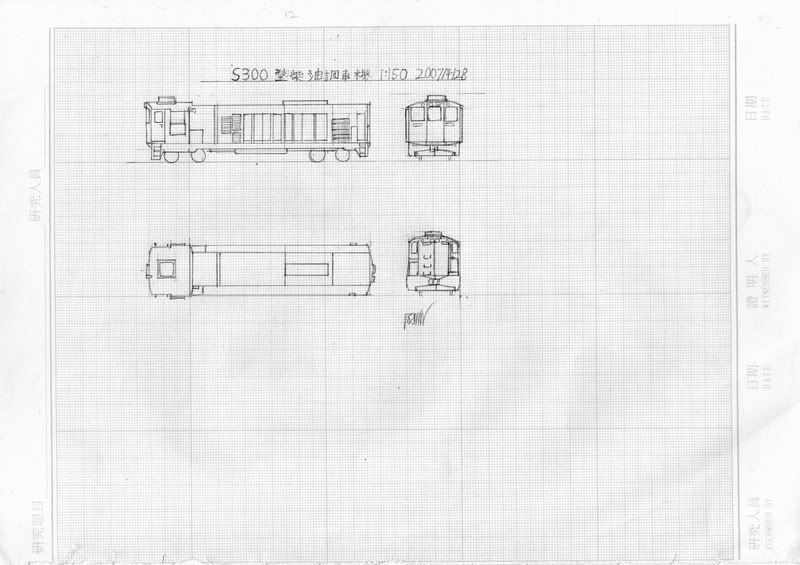

S300,若以前有看過這張的人大概會發覺繪畫技術好多了,因為這張是最近重畫的(注:車頭會看起來有點矮, 實際上是過寬兩毫米)

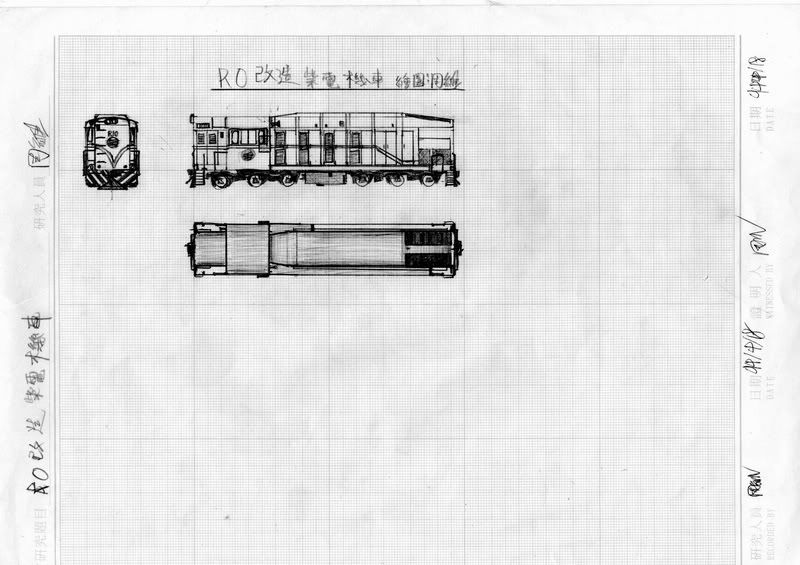

R0 後期改造型

35BK32350型行李車

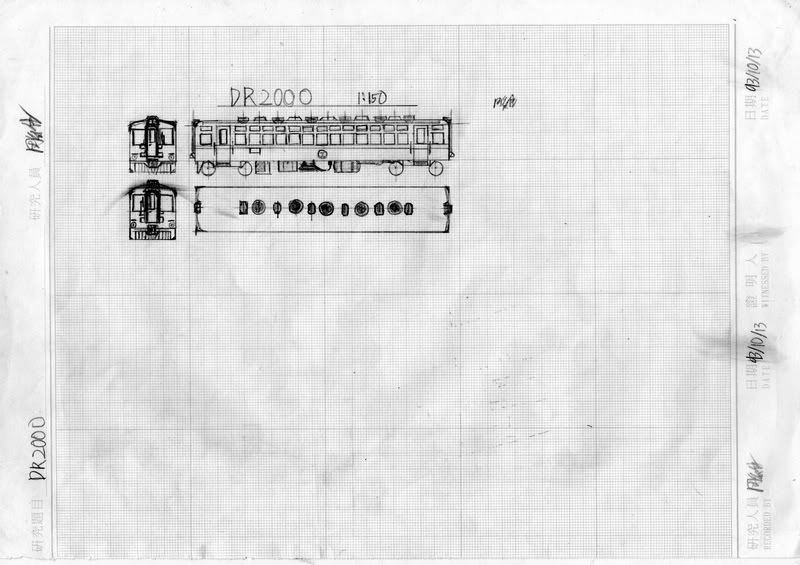

DR2000.注:圖有點舊, 三年前畫的.尺寸有些不準.

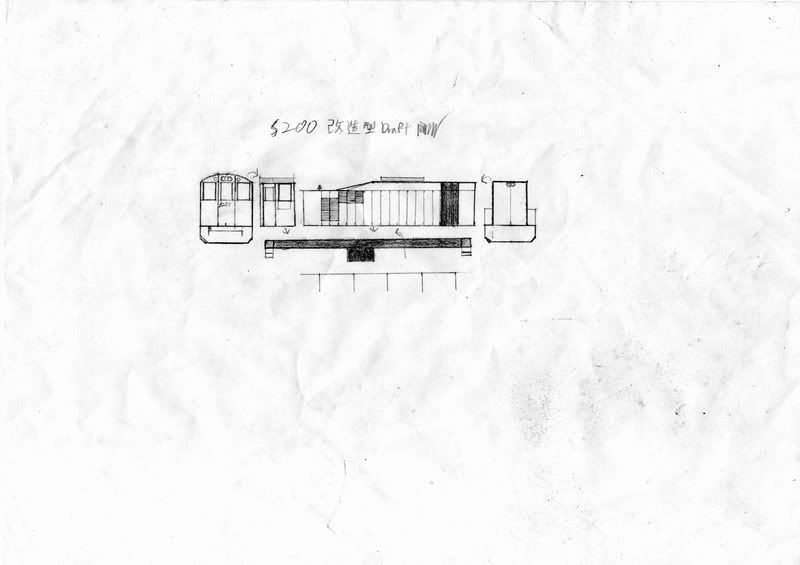

S200. 不知何時畫的, 隨手雜圖.

E100尚未完成,已拖延了一年, 不知還要拖多久.

trainkid · 文章由 **trainkid** » 2007-05-05 13:03

尺寸如下, 請慢慢在電腦用尺調,除了這個方法可以勉強達到1:150之外,我大概也想不出其他方法了.

DR2000車殼長為94mm
RO改造型為96mm
S300為83mm
35BK32350型17公尺長行李車為106mm
E100為98mm
s200車底為76mm
