數位化的火車與鐵道有許多的好處, 在接線上的簡化上也有相當大的差異, 以前的岔軌控制器, 一個要2~3條線, 並且要全部拉線到控制端, 整個場景搭配下來, 光拉這些電線藏這些電線可就累死人, 尤其對HO 沒有場景只能鋪軌道的趴趴熊來說, 老婆的恩賜謹止於鐵軌, 再跑出一堆線的話, 那恐怕連車都不必再玩了
,如果是使用數位岔軌的decoder 類似Lenz LS150 之類的器材, 還是得要接線至傳統的轉轍線圈上, 還是沒有省到太多事

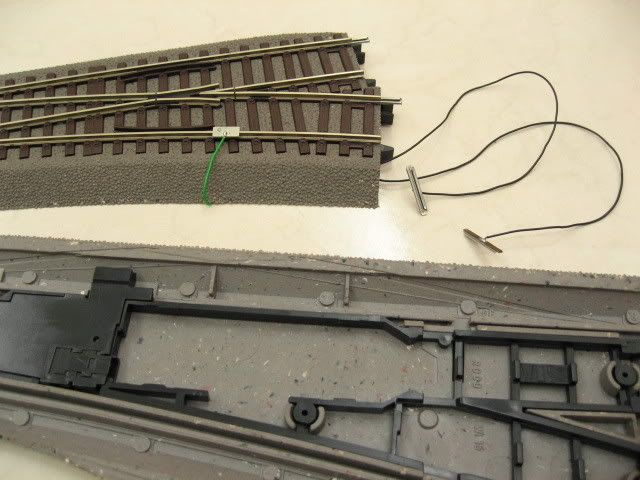

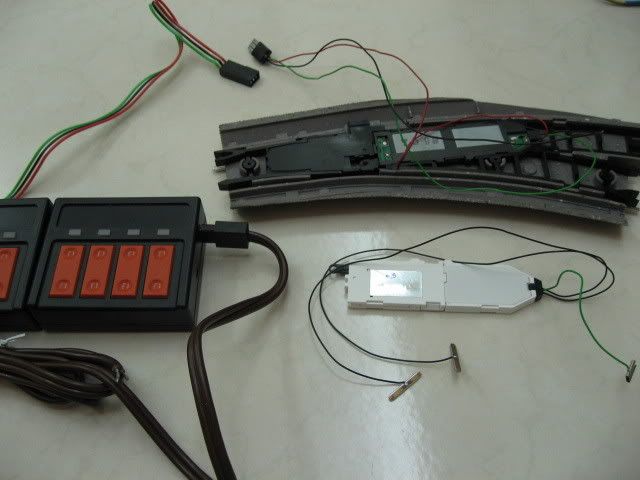

上方黑色為傳統電動岔軌, 跟控制器端需要3條線, 下方白色為數位電動岔軌, 直接由軌道供電與接受控制訊號
ROCO 有出內建位址晶片的轉轍器 42624, 它直接由軌道收電, 省卻了所有拉線回控制端的麻煩, 整個轉轍器的線圈與晶片組都可以埋在軌道下, 沒有了醜醜的轉轍器拱在鐵軌旁, 整體的感覺相當的美妙, 你也可以搭配ROCO 出的岔軌控制器(10772), 1台控制器就可以控制256組轉轍器, 如果想玩調度的話, 享受利用面前所有控制器來掌握場景的快感,可是會讓你很過癮的
UB 廠的 IB控制器鍵盤上有內建的控制方法可以直接控制8 組轉轍器, 除了可以同時玩2台車以外, 還可以瞬間控制岔軌(不必再輸入道岔位址), 真的是相當方便, 如果你不是玩行控的話, 8組岔軌也夠一般的小場景用了, 為了不浪費花大錢買的IB 儘止如控制2台車的功能上, 當然要來好好發揮一下它的本能摟!!
ROCO 42624 的編輯方式有點惡劣, 我試過所有IB 跟電腦可以使用的編碼方式, 完全沒辦法動搖它, 實在是很灰心, 也查過一些國外的論壇, 結果也是..失望. 最後只好麻煩 Frank 兄一個早上讓我實驗, 更感謝 小台北 兄把整套ROCO Mouse借我玩, 結論還是…使用ROCO Mouse 來編最OK! 這是我最無法接受的事
因為有在國外的論壇發表, 所以有附上英文解說

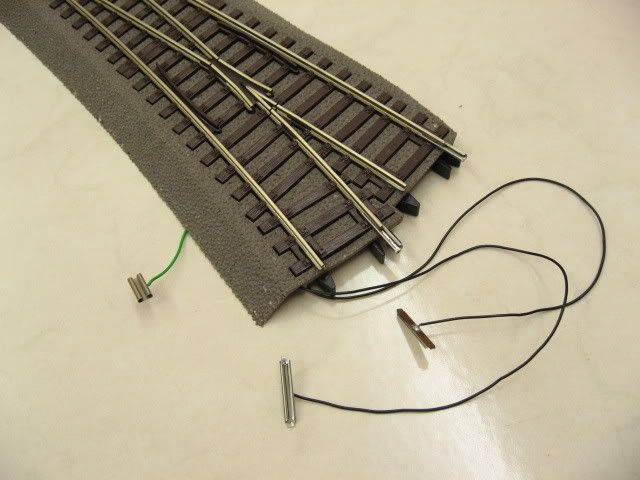

1. ROCO 42624 的編輯方式, 原廠已詳述, 綠色線為編輯時才需要, 平時是放在軌道下方不用, 目前示範的位址為61. 使用ROCO Mouse 編輯好後, 不要把綠色線拔掉按F1 或F2 , 還維持在剛編好的狀況下
I can’t program ROCO 42624 with IB, finally I give up! Using genuine ROCO mouse is the only way to program it. After programmed , DO NOT disconnect green wire.
Or push any button of mouse.

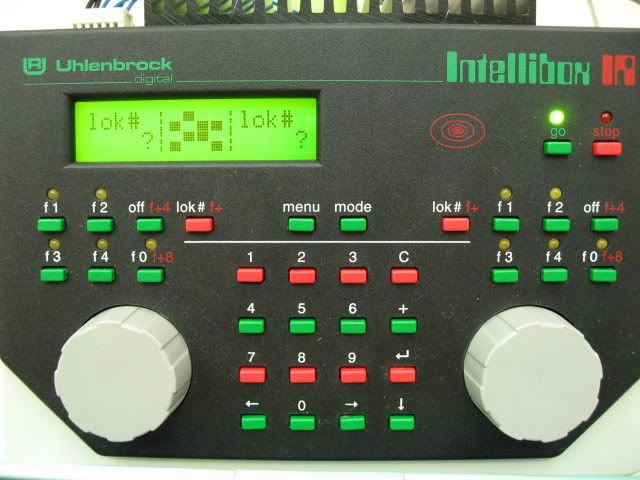

2. 接下來要告訴IBIR它控制的道岔位址為何. IB 的控制面盤上在中央部份有16個按鍵, 各有紅綠2排, 綠色表示岔軌不動, 車輛為直行, 紅色表示岔軌分股, 車輛為轉彎, 其中 按鍵1, 4 控制第1組岔軌轉轍器, 1 為紅色 ,4為綠色, 2, 5控制第2組岔軌轉轍器, 2 為紅色 ,5為綠色, 依此類推, 共8組.
該怎樣告訴IB 它的第1組( 1,4 ) 控制的道岔位址為何?

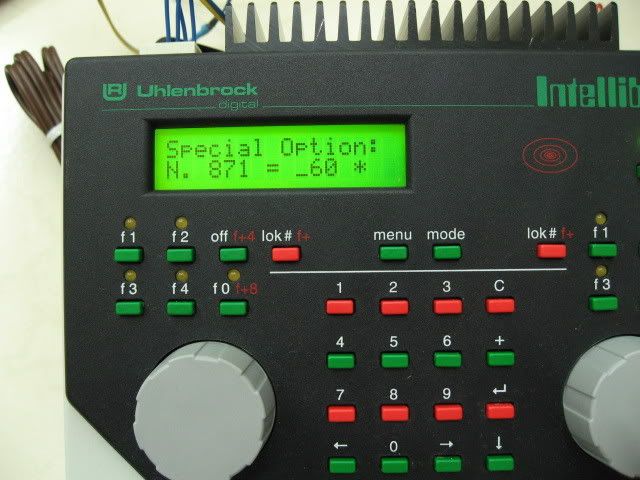

你必須告訴IB 它的每一組控制碼對應的岔軌號碼, 它才會知道通知那一組岔軌作動. 如按鍵 1, 4 控制 61號岔軌, 按鍵 2, 5控制 62號岔軌….等, 這時候要到 S.O. (Special Option)的設定下, S.O.871 對應到第一組(按鍵 1, 4) , S.O.872對應到第二組(按鍵 2, 5), 依此類推到第八組, 分別都更換到你想控制的岔軌位址.
但是原廠的設計上並非鍵入61就是控制61號岔軌, 而是將預控制的位址減1才輸入. Ex: S.O.871 鍵入60, 為控制61號. 要控制11號的岔軌的話, 就必須鍵入10, 這點必須要注意.
如果你不想控制照順序排列的岔軌位址時: 如第一組控制 61, 第二組控制64…那你還必須將S.O.810 更改為0 (原始值為1)
Refer to IB’s manual section “7 KEYBOARD MODE” , assign Key pair to the solenoid Address you want to program.
Please note the first turnout address is taken from the value of SO#871 decremented by 1,the secondary from SO#872(-1)….to 8th address turnout address is taken from SO#878(-1)

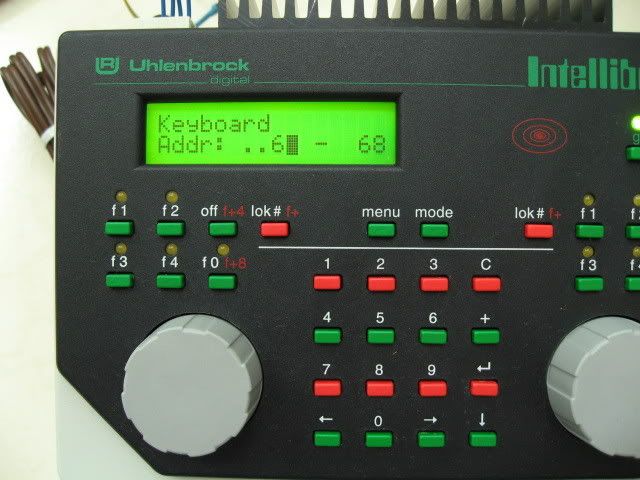

3. 設定好S.O. 後, 回到主MENU 的Keyboard模式下, 按下 “menu” 螢幕會告訴你目前控制的道岔位址為1 – 8 , 選擇你想要控制的位址, 目前為61, 鍵入61後, 後面的7 組位址會自動顯示, ( 它也可以對應不連續的位址, 如前述更動S.O.後, 並把Keyboard address位址, 按下到0 開始, 螢幕會顯示 0-TAB.)
4. 把已經編好號碼的岔軌 (61), 接上綠色線於任何一軌後 再跟IB 接上, 按下你想定址的按鍵 1,4 中任一鍵, 這時候轉轍器會作動一下, 設定就完成了!!請注意一次只能編1個岔軌, 千萬別一次擺很多岔軌上去編輯. 這個動作是最重要但是原廠使用手冊完全沒提到, 我也沒查到國外的資料有告知的, 但是缺少這個步驟的數位岔軌, 就像是沒有被點名的新兵, 它根本不知道該被安排到那裡去,
The most important step is : connect the pre-programmed decoder to track wired to IB. Push one of the button belong to the key pairs you want to assign. The solenoid will move, then take out the turnout. Disconnect the green wire . You have assigned a success solenoid to IB’s keyboard. Remember you can only compile 1 solenoid address each time.

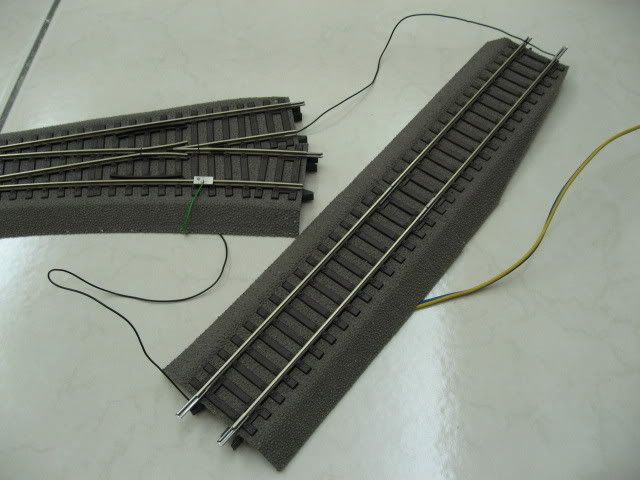

把編好的岔軌晶片跟IB連上

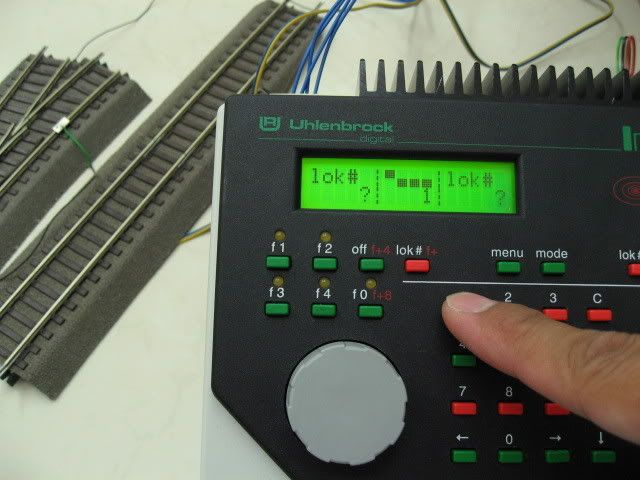

按下欲編號的岔軌按鍵, 岔軌會立刻動作, 就算編輯成功, 然後再將綠色線拔下
5. 其他位址的設定就照此模式依序設定即可, 另外轉轍器的作動時間也可以另外調整, 為免過長的作動時間傷害到電磁線圈, 所以我把它們的時間都縮小了
6. 我按照原廠的Menual 按步就班的設定後, 居然還是不能動, 害我生氣了好久,最煩的就是這種事, 感覺什麼事都對了, 但是 它就是不動, 真是嘔!! 對ROCO 42624 的編輯我最後放棄了, 但是用IB 來控制岔軌可不能放棄, 所以才會麻煩Frank跟 小台北兄, 借ROCO Mouse 來試, 玩了2個晚上, 試了各種可能, 終於把結果給試出來了, 這種連國外論壇找不到, 自己實驗出來, 非常快樂, 飛上雲端的感覺, 哈哈…爽了好幾天!!
把綠色線拔下, 再藏在軌道下
ROCO的好東西....所有配件都可以藏在道床下, 外觀完全看不出來
，但比較麻煩和納悶的是設定roco 42624需要roco maus 來programming方可進行 ，不過就是第一次須要用maus設定，....有點後悔當初將maus賣掉...?，話說回來，用數位控制器來控制這些設定雖繁瑣但就是要體會這些設定的樂趣...!
