20100729minitrixV36的維修保養3---終於徹底解決問題了!

Grace · 文章由 **Grace** » 2010-05-15 11:26

最近發現minitrixV36又不動了,加潤滑油.拆拆裝裝,檢測個個部位,試了好幾天,
也都找不出毛病,一樣走幾公分就不動,而馬達也完全正常,最後想到導電銅片可
能因為時間久,有氧化問題,索性整車大卸八塊全拆了,把銅片用剉刀,刀片刮一刮
,結果果然正常了.哇!研究這麼久,果然有代價了！

一再多次仔細研究還是找不出原因.連黑色跟紅色的線都測試到斷再重新焊接

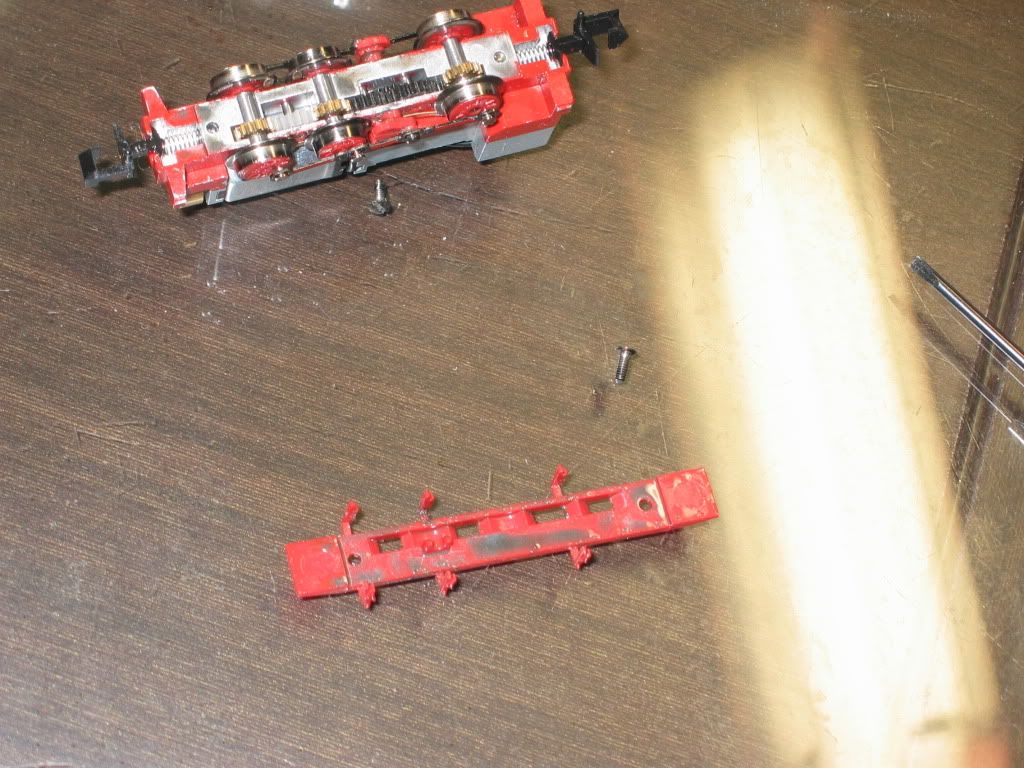

打開底座看看，哇!真髒！

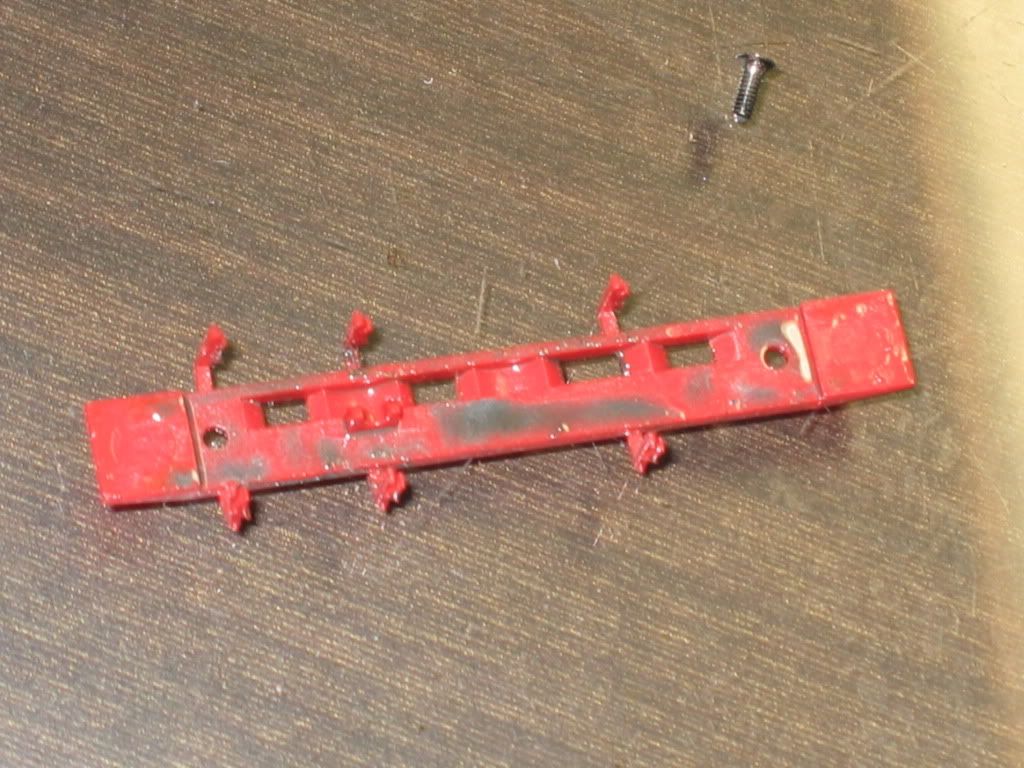

都是潤滑液

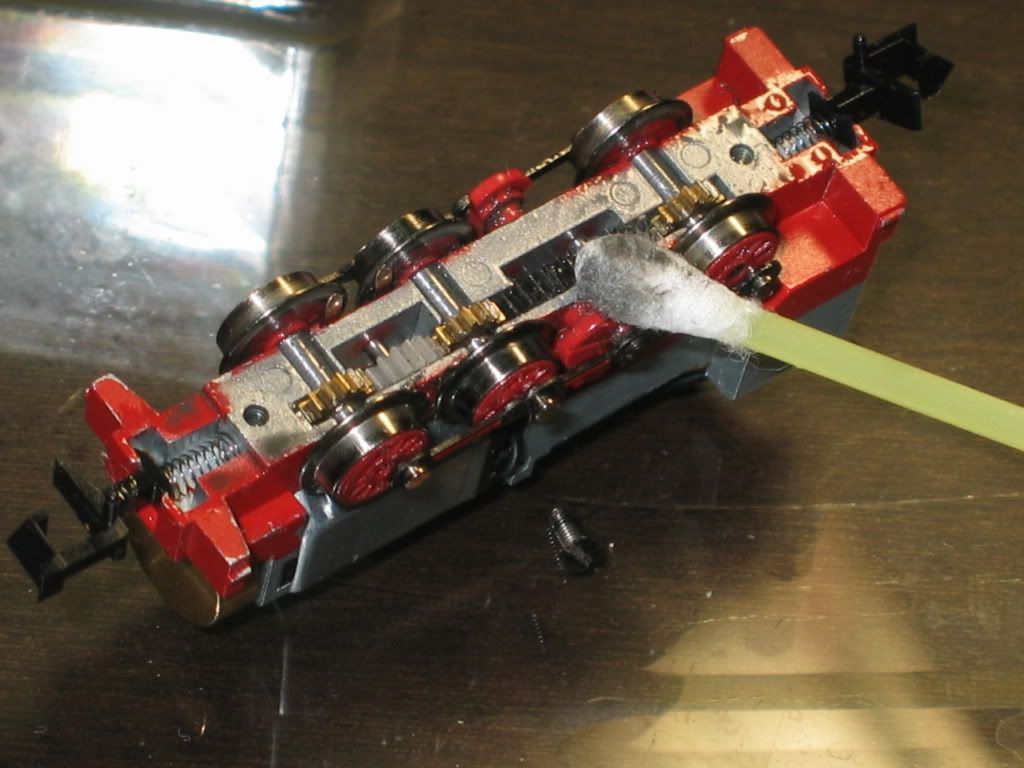

先用棉花棒清理

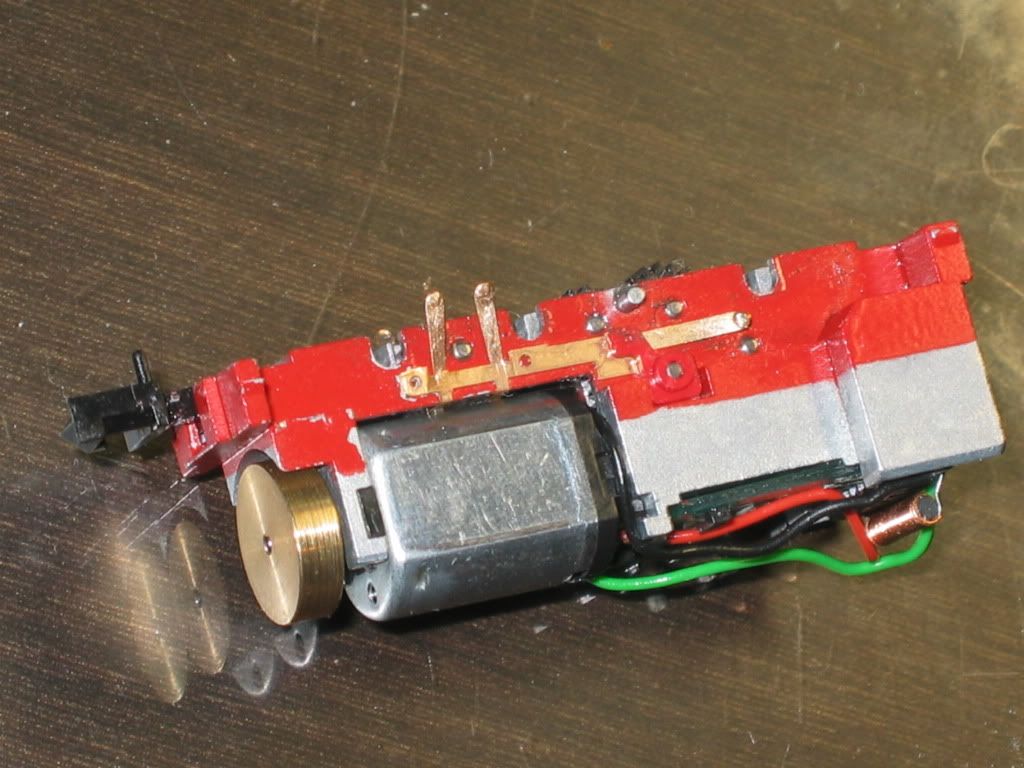

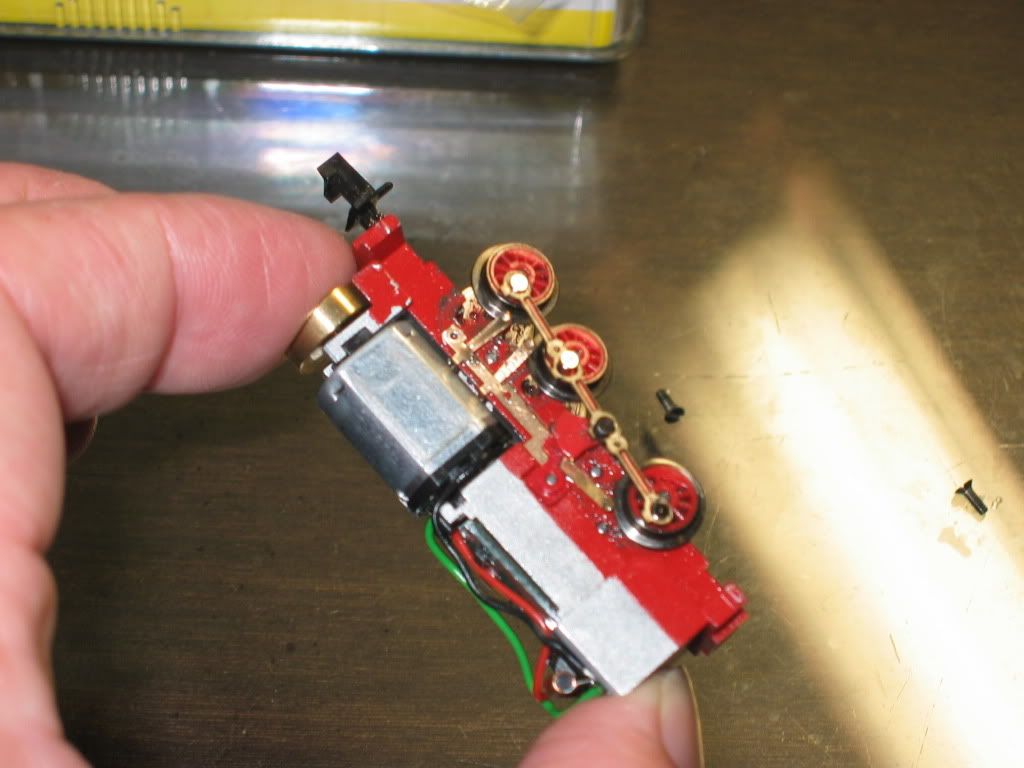

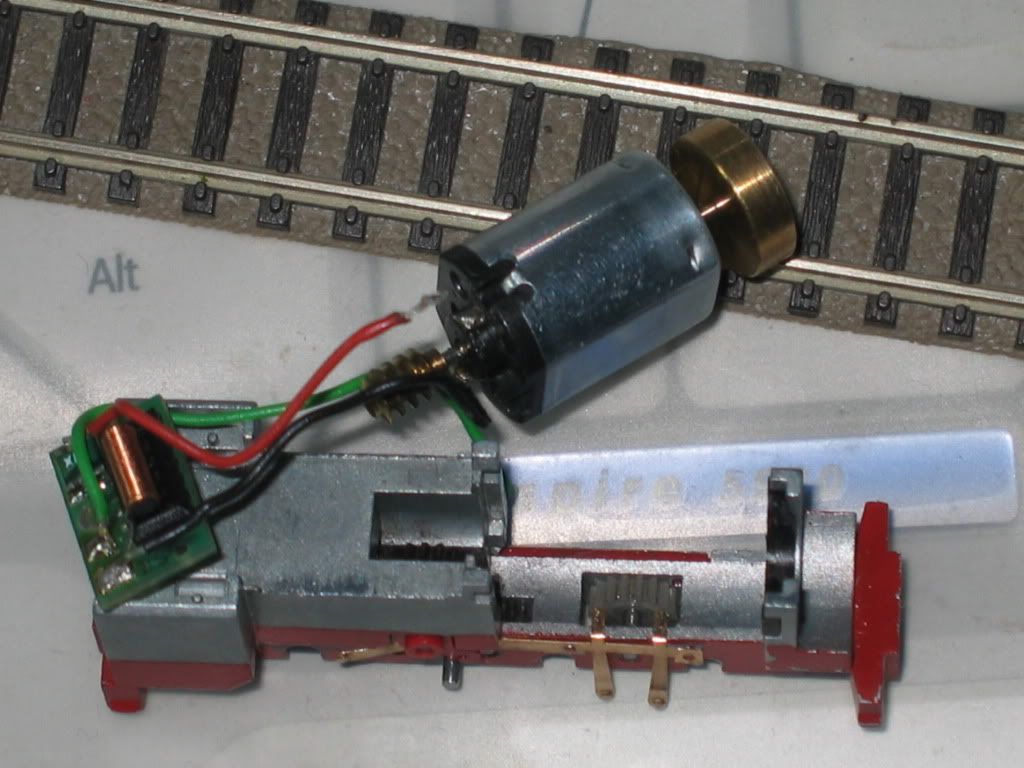

繼續拆動輪跟連桿

油膩膩

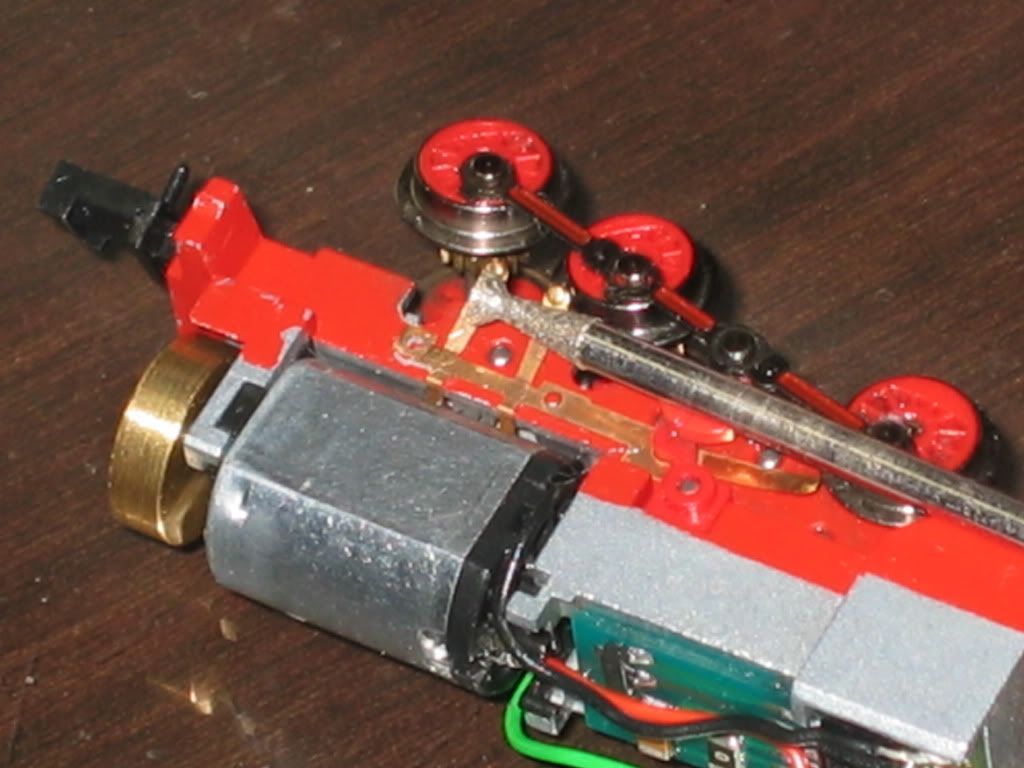

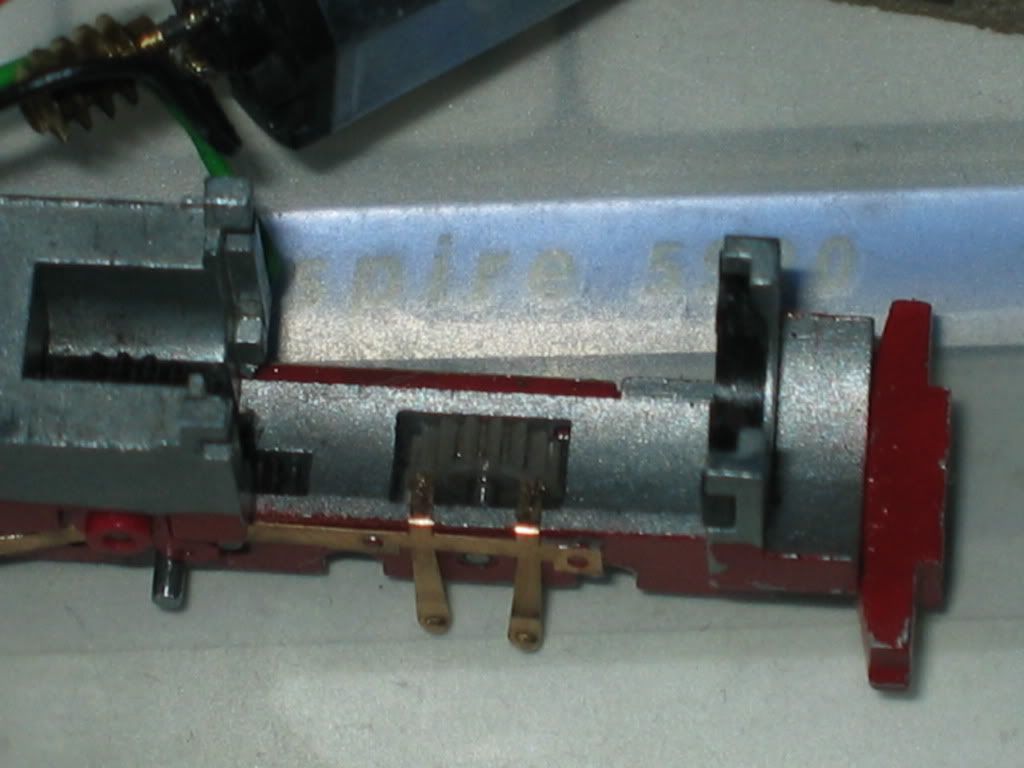

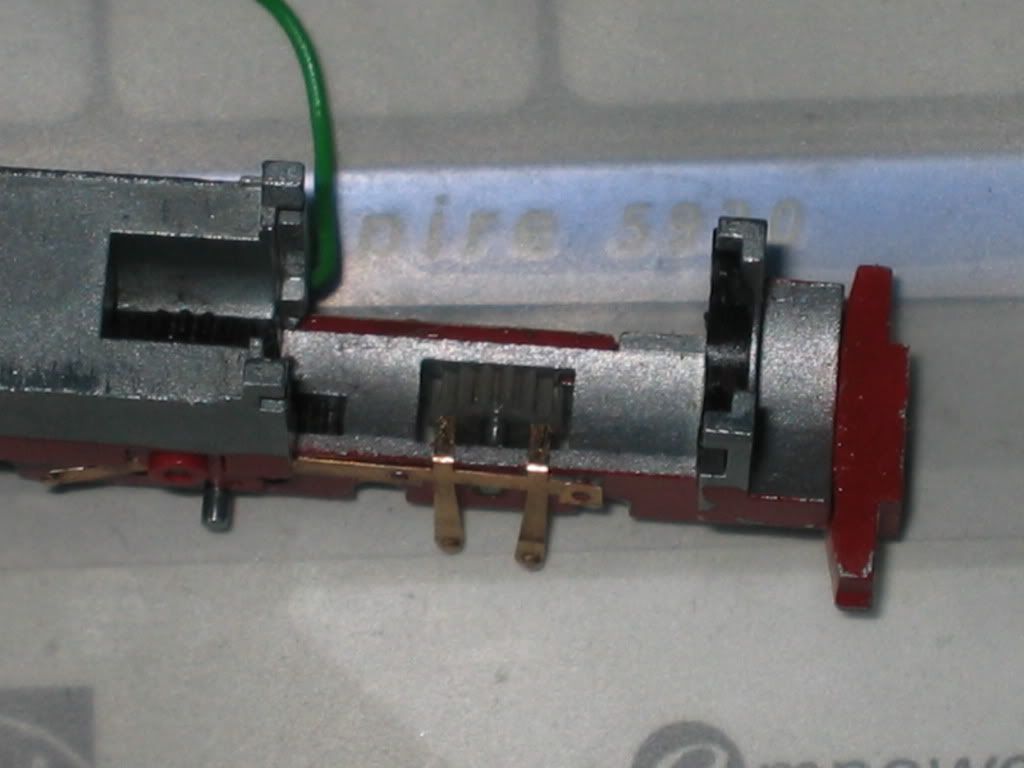

研判可能是導電銅片氧化導致導電不佳,用銼刀跟美工刀銼銅片部分

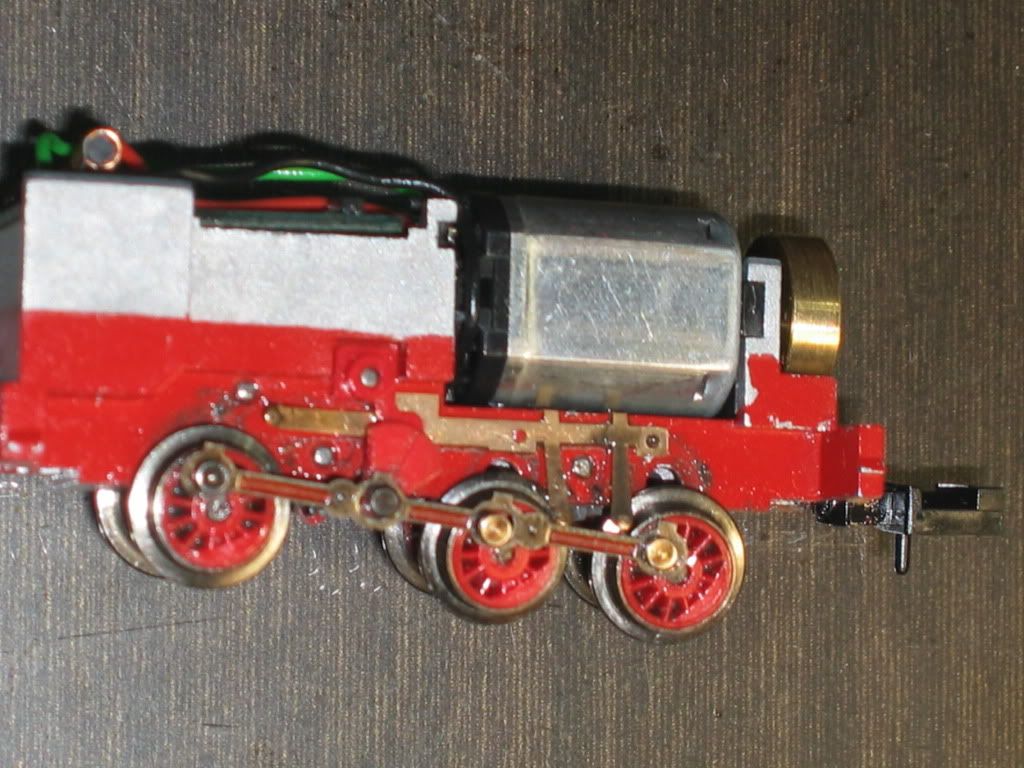

好了完成了

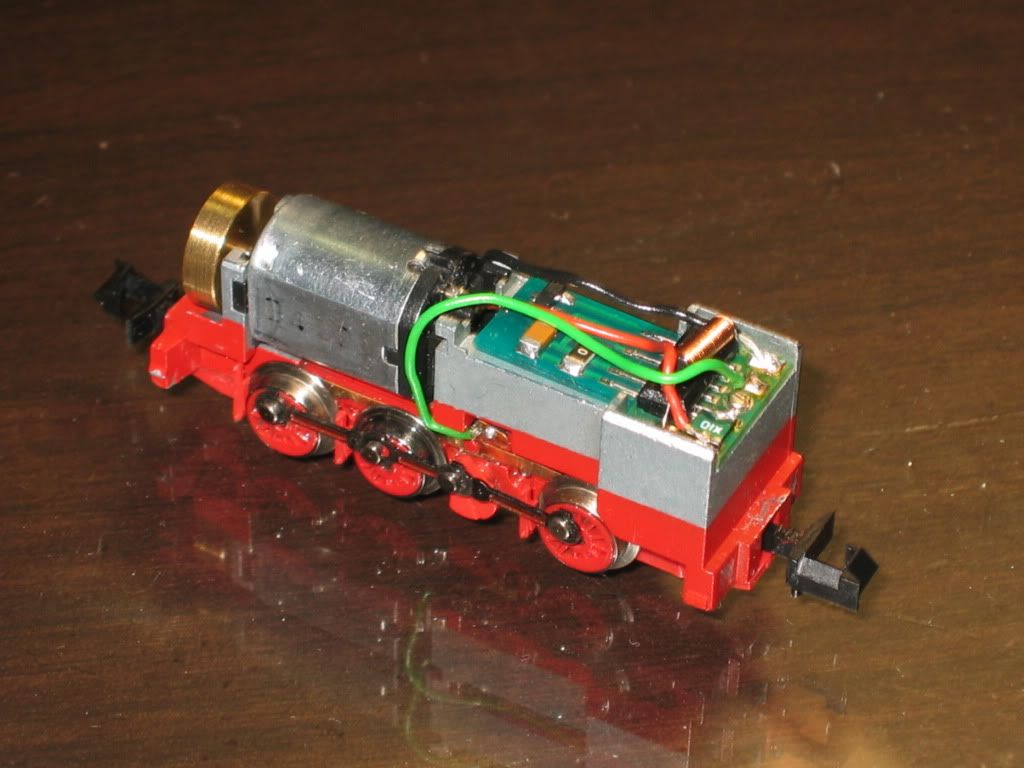

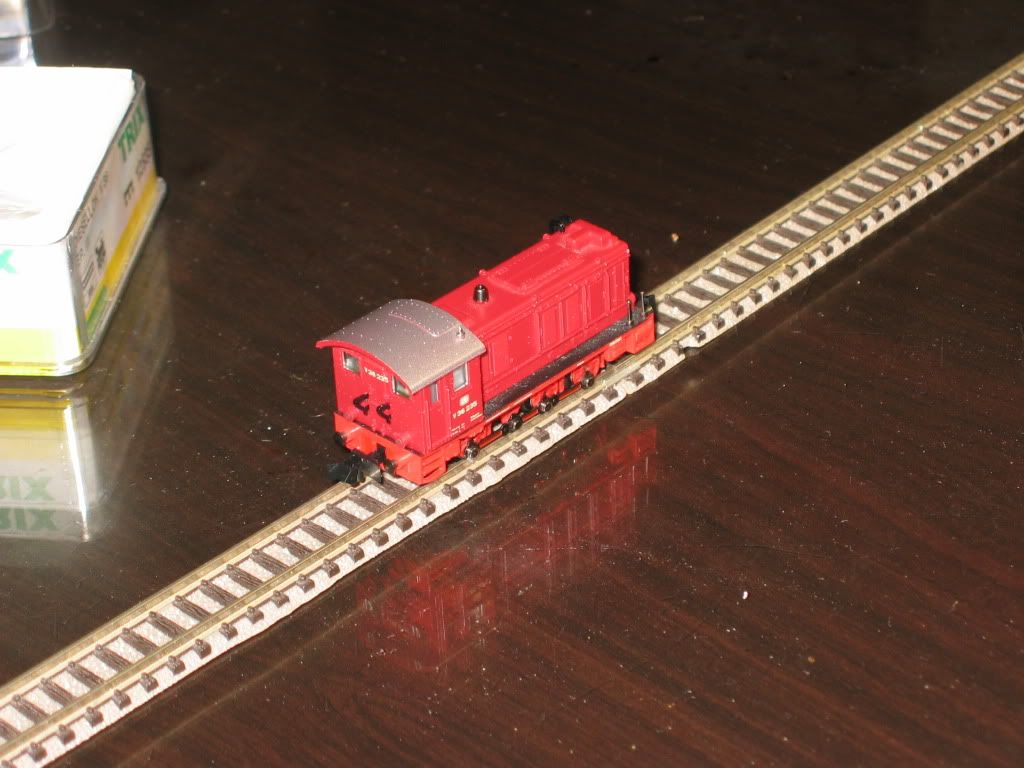

裝好了開始測試也正常了

哈哈!皇天不負苦心人終於修好了!我真的可以當維修達人了! :quite

sebastia · 文章由 **sebastia** » 2010-05-15 13:11

恭喜Grace兄解決問題，下一步就是改車燈、數位化吧

果然就是集電銅片的問題
這種問題小弟常遇到

蒸機及這類有連桿的車輛拆解確實要多下一點工夫
擦乾潤滑油漬清爽許多，跑得應該比上次潤滑來得好吧
其實傳動系統只要清潔，一點點的潤滑就夠了

比較擔心的是...
Grace兄竟然用挫刀去磨

銅片表面粗糙後，要沾垢的機會就大得多，下次發生相同問題的時間恐怕會縮短
小弟清潔銅片的作法通常是用小起子撥開污垢
銅片表面就直接用手擦拭，其實也只要接觸點就夠了
提供參考

Grace · 文章由 **Grace** » 2010-05-16 10:03

sebastia 寫: 比較擔心的是...
Grace兄竟然用挫刀去磨
銅片表面粗糙後，要沾垢的機會就大得多，下次發生相同問題的時間恐怕會縮短
小弟清潔銅片的作法通常是用小起子撥開污垢
銅片表面就直接用手擦拭，其實也只要接觸點就夠了
提供參考

sebastia:還好啦!上回我的JR500前後燈不太亮,搞了很久,發現銅片導
電不佳,就用美工刀刮一刮,果然就正常了.到目前導電都還蠻好的,所以
把銅片刮磨不失為好方法,只是我覺得有用銅片導電的車都要注意,時間
久了有氧化的問題.

Grace · 文章由 **Grace** » 2010-05-24 20:56

今天又不行了所以把整個車都拆了

屋漏偏逢連夜雨,又把電線試斷了.看來又要再焊一次了!

看來看去還是覺得銅片的問題.

試了幾天都不行,唉!

Grace · 文章由 **Grace** » 2010-06-09 23:45

Grace 寫:

看來看去還是覺得銅片的問題.
(

認定仍是銅片的問題所以用砂紙磨銅片測試10幾天總算都正常無誤,
終於好了,結果是用錯工具,問題出在不是銼刀.美工刀而是砂紙!

敗家窮神 · 文章由 **敗家窮神** » 2010-06-09 23:49

小弟手邊有台DE10也有相同狀況
經過大拆保養後又是一尾活龍
導電銅片小弟是直接抓TOMIX出的清潔車上的磨軌道的砂紙磐來用

Grace · 文章由 **Grace** » 2010-07-29 22:05

終於徹底解決問題了!

開了一陣子老毛病又犯了索性請車友幫忙診斷問題所在

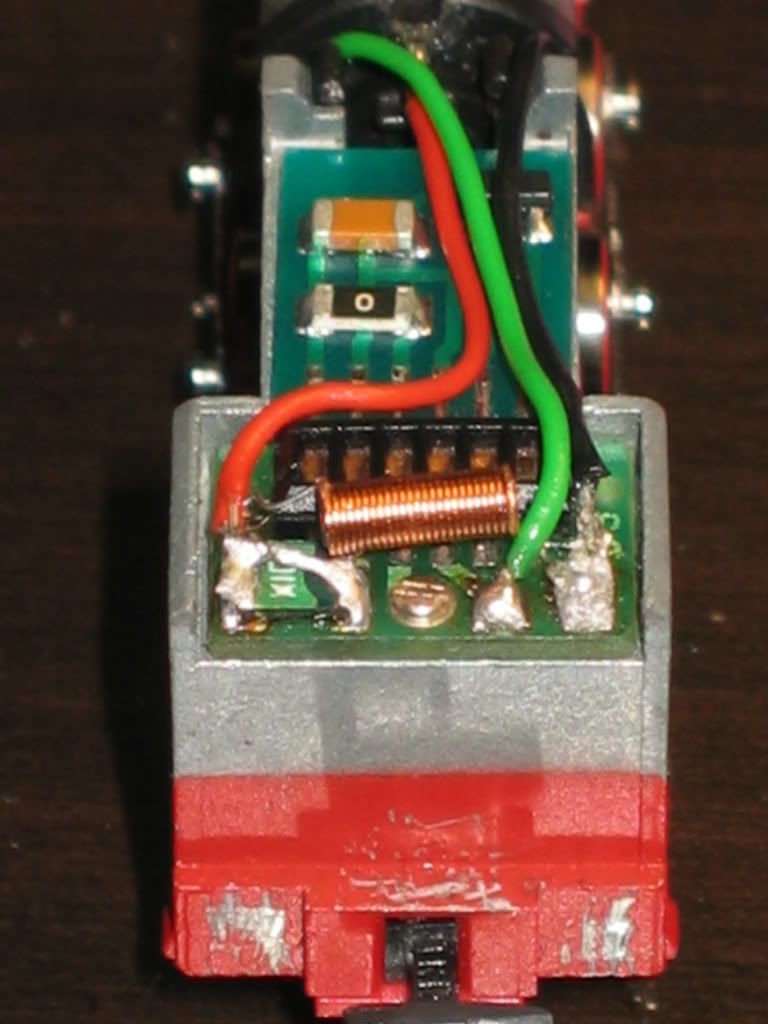

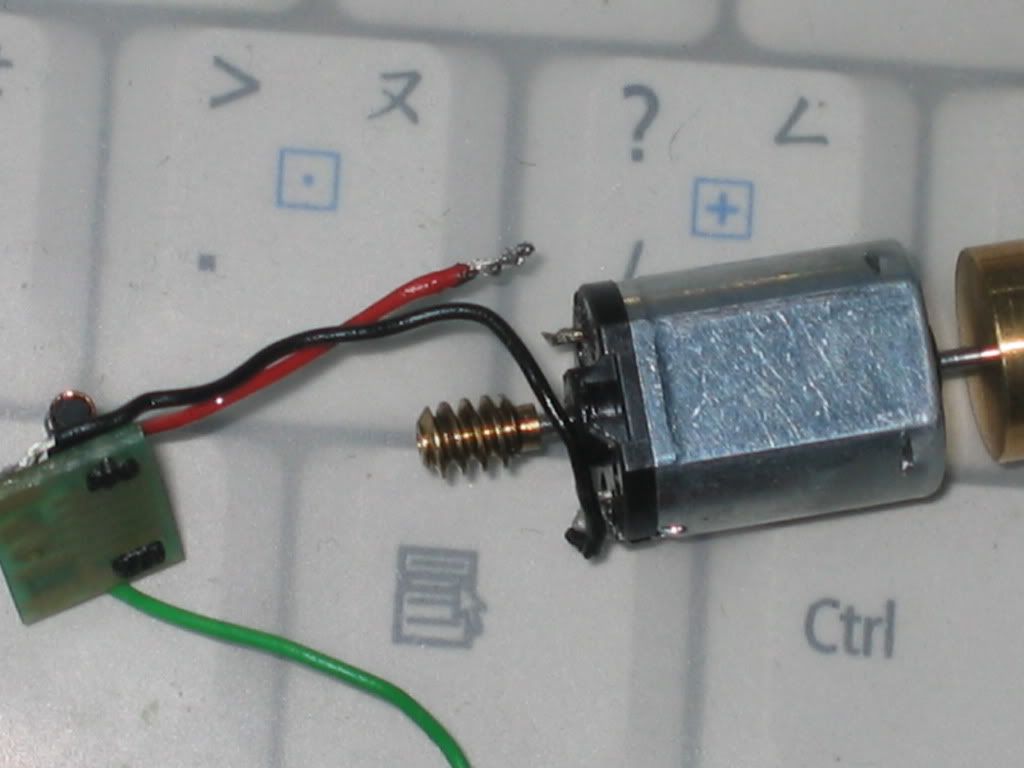

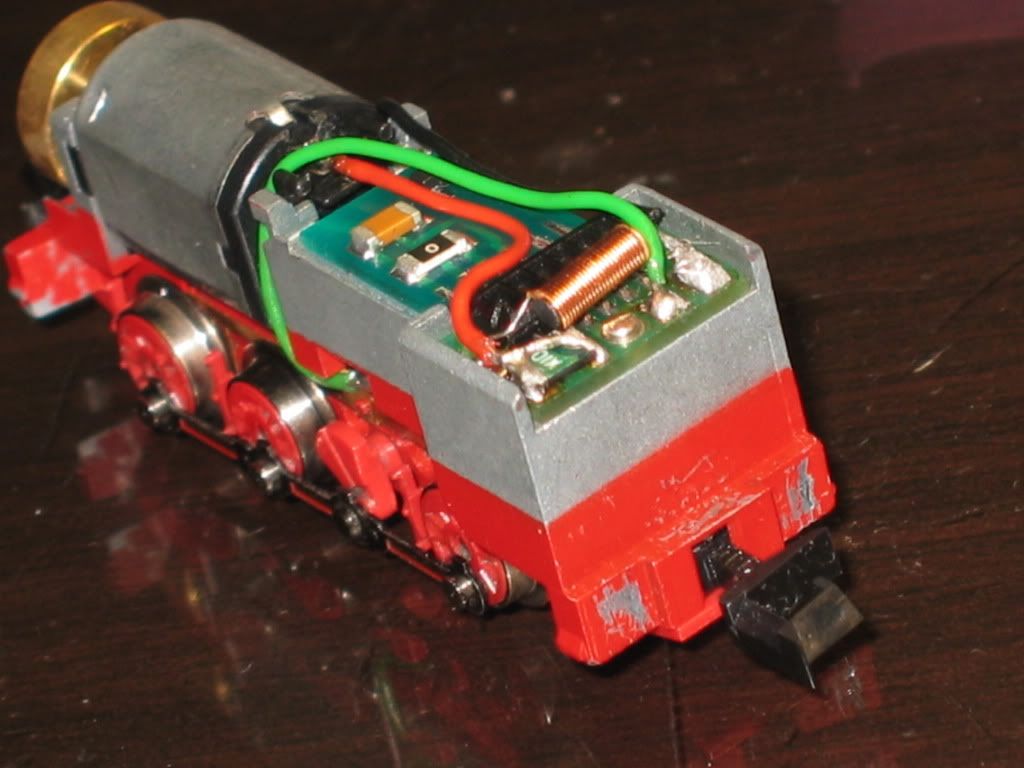

經bruce5509大診斷結果是紅線前方的電子零件老化引起

因為不知道是何種零件所以直接焊接PASSE短路掉就正常了

真感謝burce5509大繼BR41後又救了我一台火車！而且煩惱這麼久的
問題終於得到解決了真感恩！
