EL SUPER CAD MISSION:34BK32350 ES MUCHO BUENOS~

trainkid · 文章由 **trainkid** » 2007-06-27 15:08

上禮拜放暑假了所以有時間在家賴床到中午或最些有意義的事,因此決定翻出3年前畫的火車設計圖用Auto CAD重新大翻修.

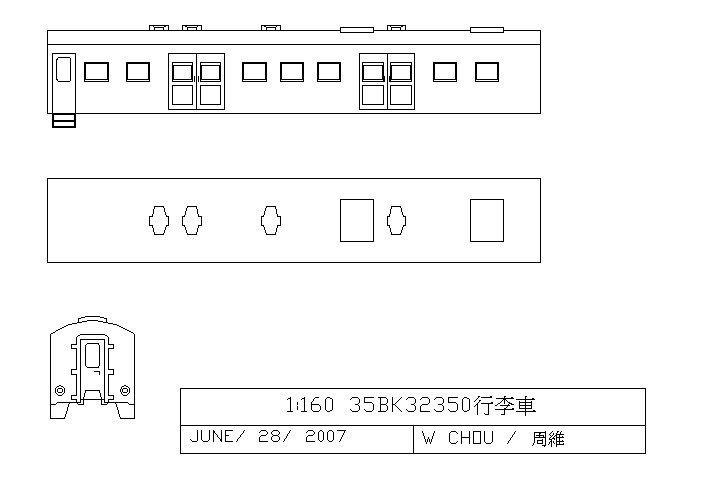

這是大概的成果,圖為34bk32350 17尺行李車.過程經壓縮和簡編所以不合1:600的比例(故意這樣是有原因的...未來有計劃

).

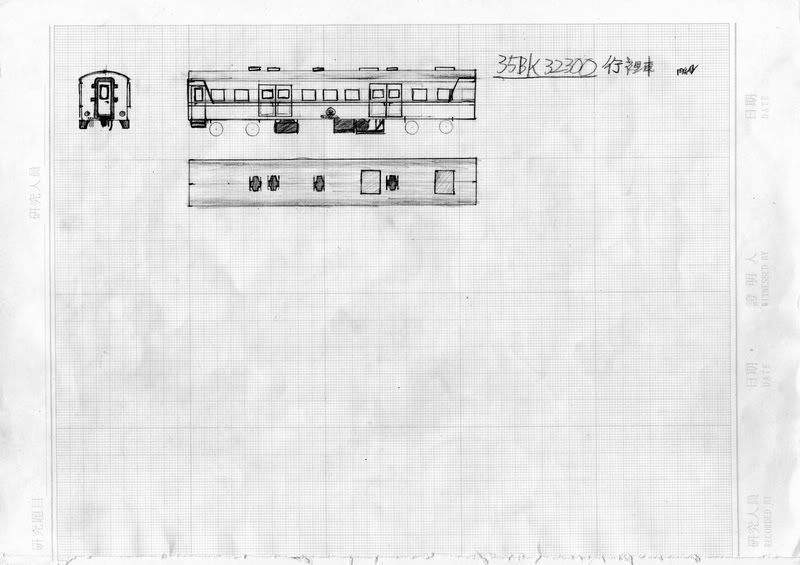

三年前畫的舊圖,以後可能會被Auto CAD取代了.

請期待零件圖(實際上已經畫好了,...懶惰...),想說趁6/28日老師還在學校時去煩一下,利用CNC機器看看是否能夠達成我完美的夢想.

Hasta la luego mi amigos~

1005次自強號 · 文章由 **1005次自強號** » 2007-06-27 15:27

trainkid 寫:三年前畫的舊圖,以後可能會被Auto CAD取代了.
請期待零件圖(實際上已經畫好了,...懶惰...),想說趁6/28日老師還在學校時去煩一下,利用CNC機器看看是否能夠達成我完美的夢想.
Hasta la luego mi amigos~

哈!期待大大的成品喔!

小弟進修的學校裡有一台"快速成型機"
將CAD圖輸入程式裡運算,沒多久物品就雕刻成型了
不過被雕刻的的物體是蠟製成的,不知道是否能夠上色??
當下很想畫一台車廂,試試這台"快速成型機"的能耐~

----------------------------------------------------------------------------------
我想版上應該有大大從事這一類型的工作??
不知能否說說是否有利用職業技能製車的經驗?

之前版上有大大發表利用"雷射雕刻機"切割壓克力製成的R100柴電的文章
viewtopic.php?t=9024&highlight=%E9%9B%B ... B%E6%A9%9F

trainkid · 文章由 **trainkid** » 2007-06-28 06:19

有沒有想說可能可以用失蠟法/lost wax casting method 來製作小零件?

中文解說:
http://zh.wikipedia.org/wiki/%E5%A4%B1% ... 1%E6%B3%95

英文版(較詳細):
http://en.wikipedia.org/wiki/Lost_wax_casting

大部分我在國外看到的模型小零件是用這樣來生產的

上禮拜放暑假了

別驚訝,我是9年級的高中生.

trainkid · 文章由 **trainkid** » 2007-06-28 07:10

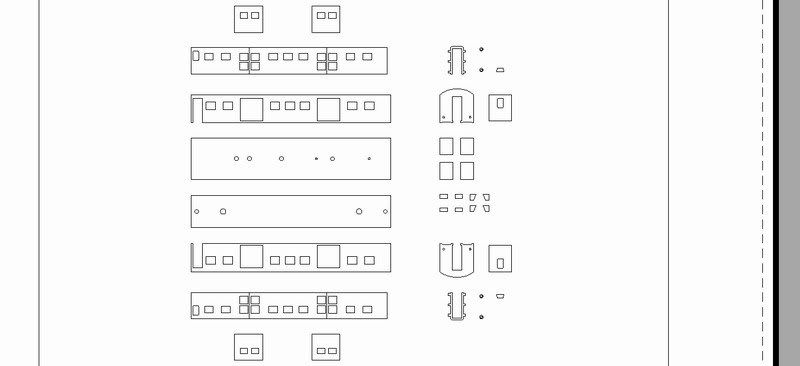

零件圖.
還在為床下機械傷腦筋...(got to think like a linux penguin,

!)

比例不整,圖經壓縮的破壞.也不是我不想,是非壓縮不可.
