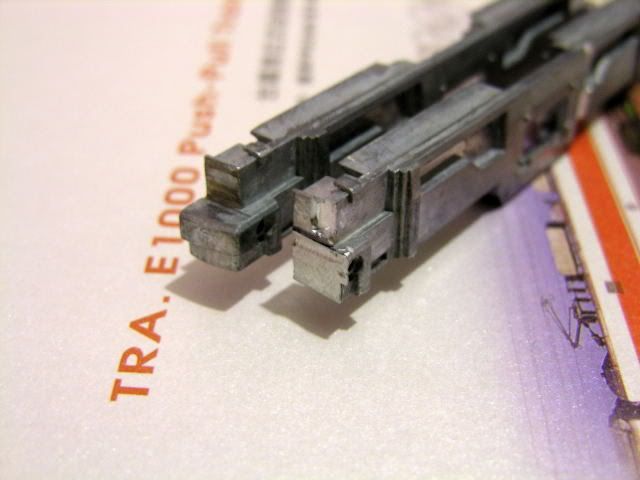

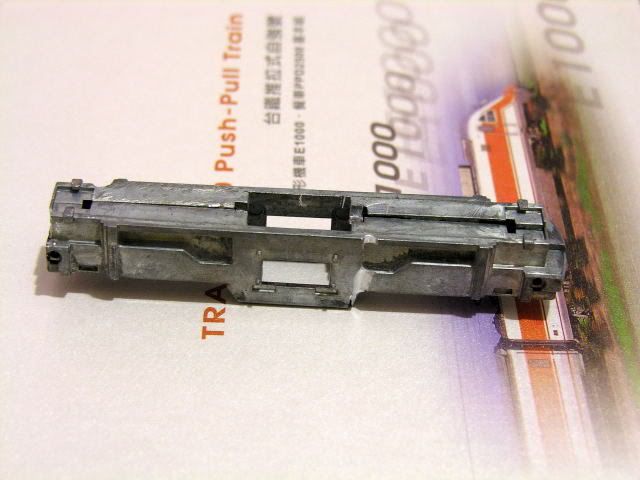

E200骨架, 看出什麼不同了嗎?
左邊是尚未修改

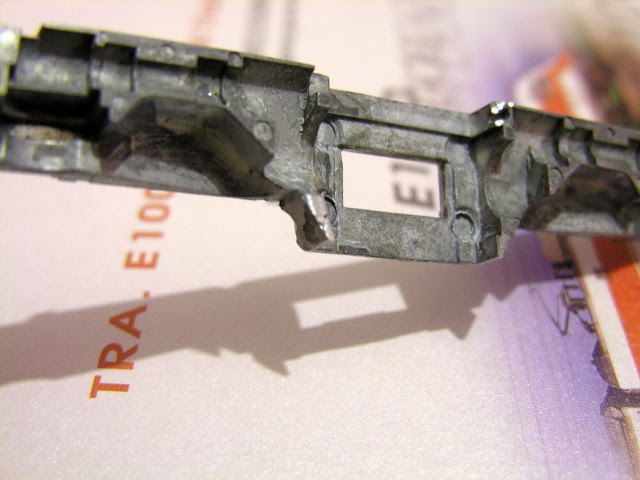

挖出空間供晶片線路擺設

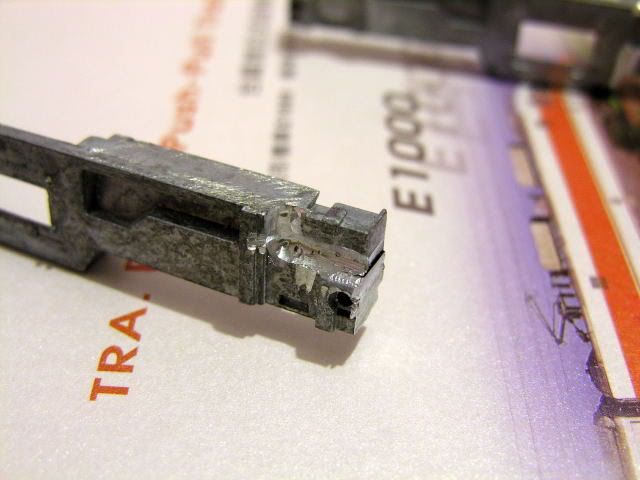

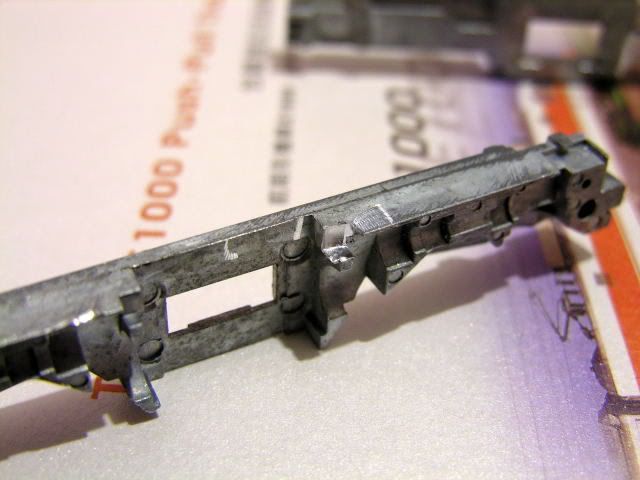

把馬達與骨架的正負接觸點挖除

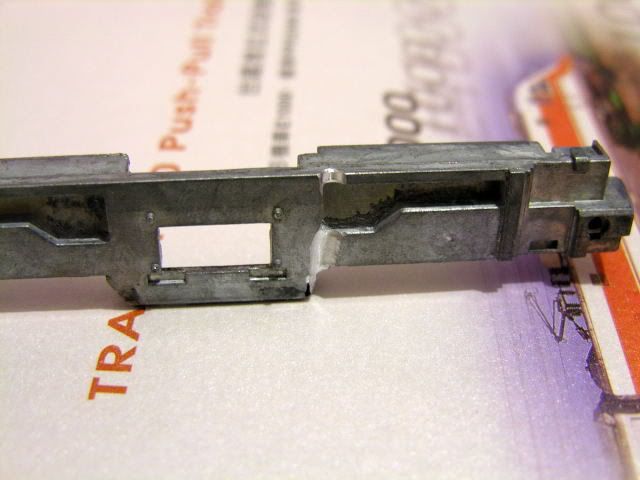

挖出空間供馬達連接線
以上是骨架的修改, 但是............

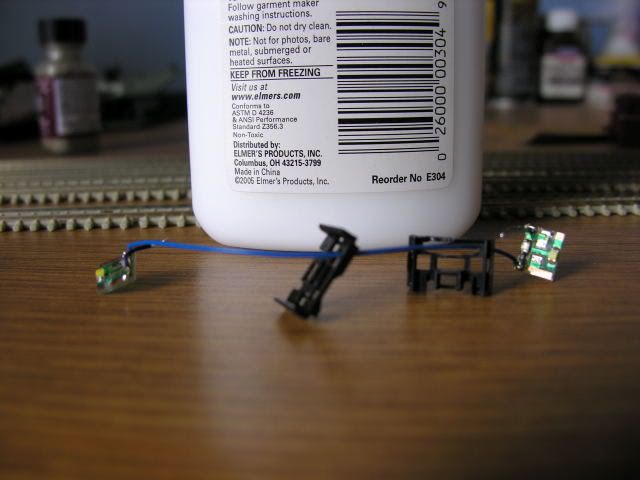

再來是電路版部分, DCC似乎比較不需要穩壓電容, 所以移除, 並將部分銅橋線路切除, 塑膠支架原本不打算裝, 但是會有燈光的問題, 所以將電線或接頭需要穿過的地方切除並繼續使用.

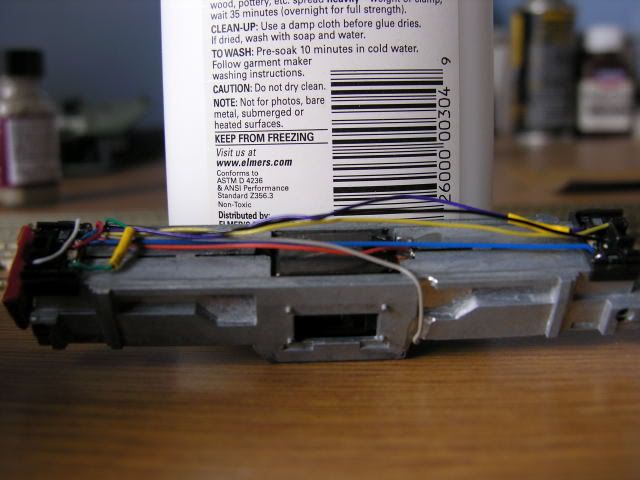

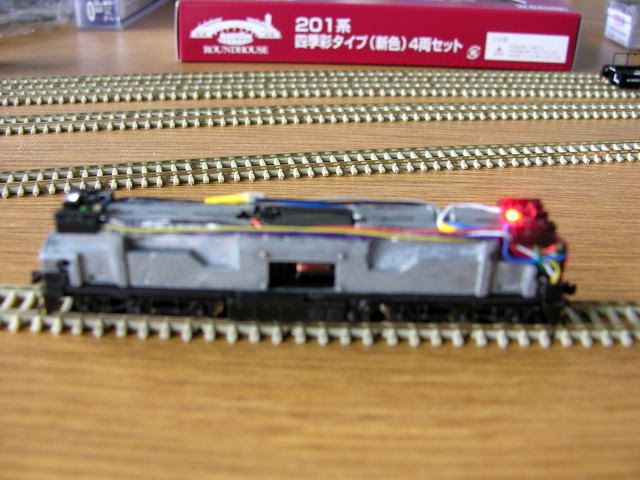

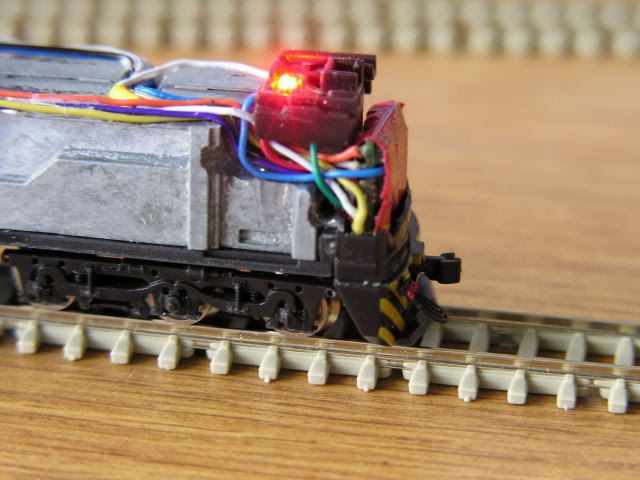

組合, 進行試車, 一切正常

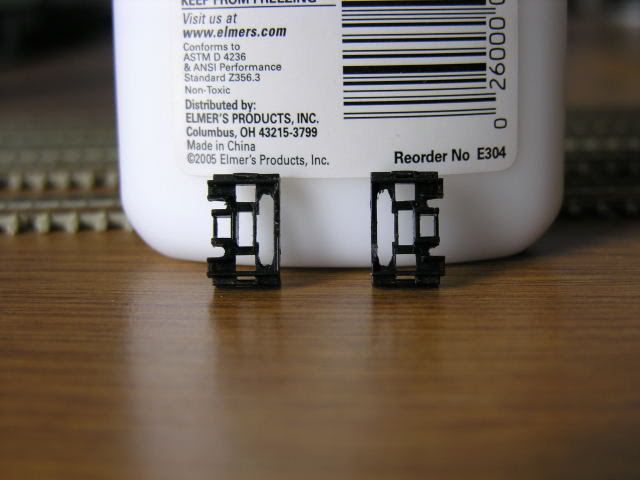

外殼因為晶片的位置, 需要把車號的導光片去除才行. 所以必須選擇放棄前方或後方的車號燈光. 另外不喜歡原先駕駛室擋板的設計, 所以順便拆除.
到此, 安裝組合時問題出現了
原本是估算骨架與外殼之間有空間可以容納電線, 但是安裝外殼時才發現, 鐵牌的設計是完全沒有空間留下. 所以外殼變成無法安裝. 所以, 準備放棄這次改裝.

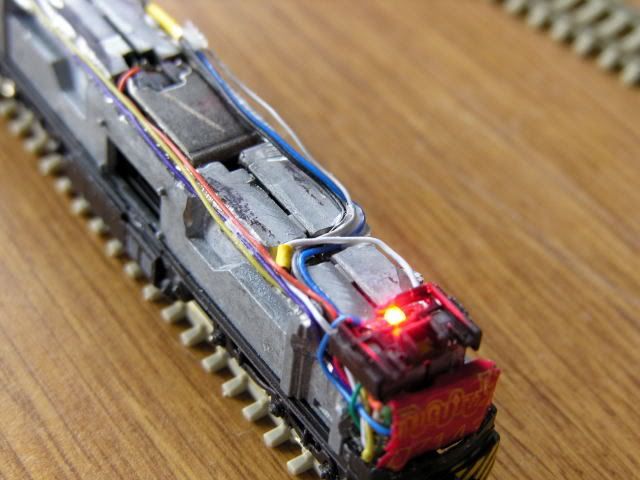

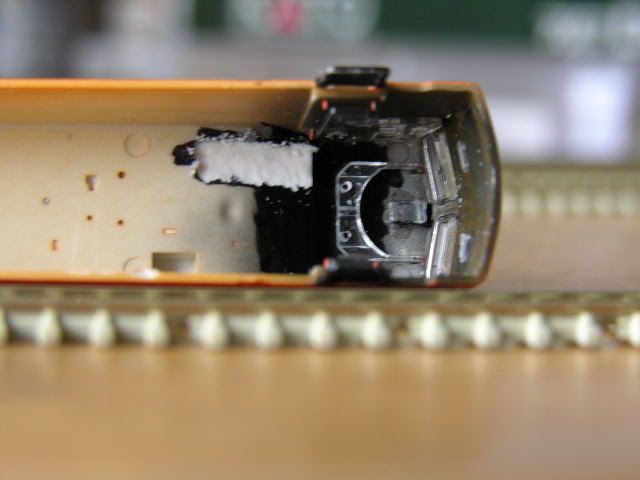

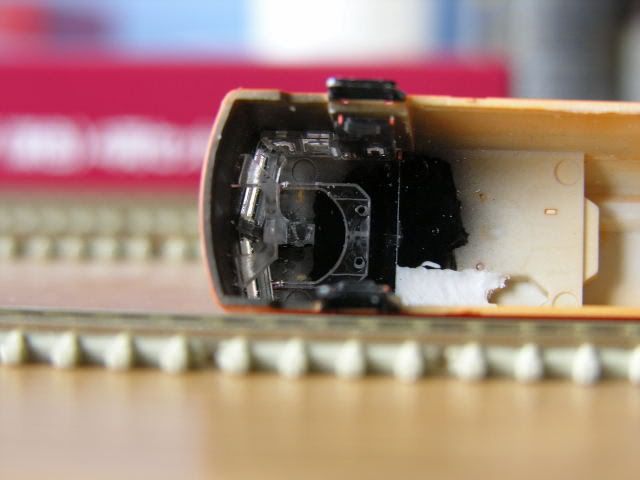

後來, 再度觀察骨架, 發現骨架與動力系統仍有相當空間. 所以再度全部分解, 在骨架上方可以挖薄的地方, 畫線挖溝. 並重新安排走線. 由於部分挖的不夠深, 所以還是把車殼部分挖薄(上面的圖白色部份)

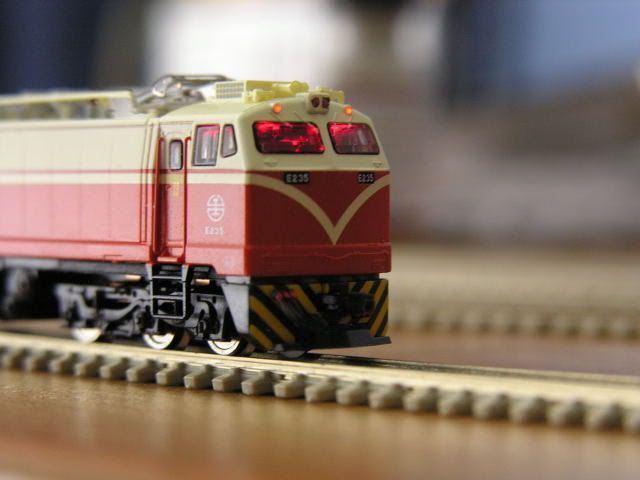

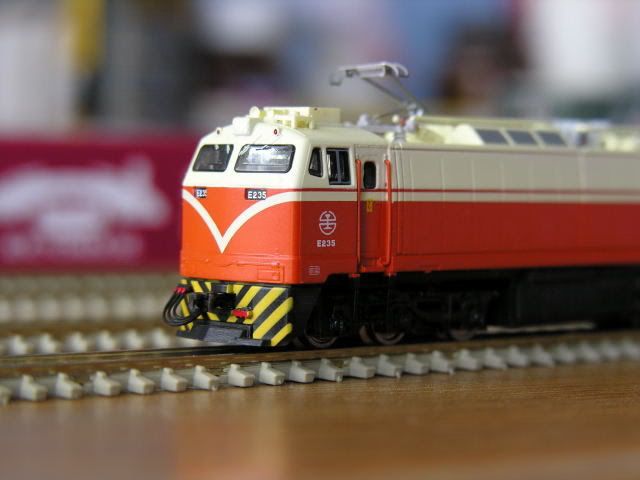

完工出廠!
