台式車站建設工程part 4.1 (2/23)新年車輛小盤點貼圖

[tachibana36]

這兩天進行整渣工程
希望對有興趣的朋友往後也能方便嘗試
道渣是採用KATO的
下依圖述說


先將道渣抓大約的量倒上，倒在路軌中間也沒關係(圖中是裸軌)，因為整渣時就會解決


兩塊板子拆開分別做
整渣部份，小弟使用的整渣工具有用平筆刷、小紙片等來抹平
而邊緣部份依個人喜好而定，小弟喜歡的方式如下


實圖(民雄站南)，請看右邊，可看出道渣有稍微高凸些才往下斜堆

形狀OK後，注意一些小細節，像轉轍器手動開關部分，"鋼軌上"不要黏渣
以免動作不良
接續就是用噴霧器將道渣都用水噴濕(水中可加幾滴清潔劑當展著劑)
最好確實噴濕，點入白膠水才會容易滲透延展
白膠與水濃度1:5~10即可，也加入幾滴清潔劑
滲入方式小弟是用針筒慢慢滴，也可避免道渣形狀跑掉
就算跑掉也可以用"滴"的調整回來




Overnight 後的情形，應該還不是很乾，等到確定乾後再上色，以免變形
有意見或其他好方法也歡迎各位前輩提供

[小軒]

哇哇！tachibana36兄，超正的啦！
好有感覺的台灣場景，令人也想動手製作台灣場景的衝動~
期待後續發展。

我愛台灣味場景~

[JR800]

兩塊板子拆開分別做
整渣部份，小弟使用的整渣工具有用平筆刷、小紙片等來抹平
而邊緣部份依個人喜好而定，小弟喜歡的方式如下

形狀OK後，注意一些小細節，像轉轍器手動開關部分，"鋼軌上"不要黏渣
以免動作不良
接續就是用噴霧器將道渣都用水噴濕(水中可加幾滴清潔劑當展著劑)
最好確實噴濕，點入白膠水才會容易滲透延展
白膠與水濃度1:5~10即可，也加入幾滴清潔劑
滲入方式小弟是用針筒慢慢滴，也可避免道渣形狀跑掉
就算跑掉也可以用"滴"的調整回來

Overnight 後的情形，應該還不是很乾，等到確定乾後再上色，以免變形
有意見或其他好方法也歡迎各位前輩提供

tachibana36大大: 想問問"平筆刷"? 另外可將白膠噴上道渣嗎? 可否給小第多一些圖片, 謝謝

[tachibana36]

tachibana36大大: 想問問"平筆刷"? 另外可將白膠噴上道渣嗎? 可否給小第多一些圖片, 謝謝

恩，就是塗漆的平筆(筆塗面是平的)，另一種叫面相筆(尖頭)
用噴的我想其他東西都會黏黏的吧....
是沒有試過啦...我是照以前前輩、前兩個小場景的印象與KATO道渣包裝後面的介紹做的
多的圖片...是指細節和工具還是其他例子呢?
如果需要麻煩用私人訊息來討論，避免不相關此主題的東西貼在裡面，現成就有的圖我再寄給您，謝謝 :D

[200次普通車]

鐵軌部份.我看有的是用有道渣鐵軌.有的是用無道渣鐵軌.裸軌可加上道渣.請問你的有道渣鐵軌還會加上道渣嗎.若不加的話.這樣有的有道渣有的會沒有道渣喔... [t]

[JR800]

感謝大大回答, 我想看看是用針筒從道渣裡加白膠, 還是在道渣上滲入白膠? 可以看一下kato的造法介紹嗎? 因為小第只是用魚缸的鋪砂

[tachibana36]

鐵軌部份.我看有的是用有道渣鐵軌.有的是用無道渣鐵軌.裸軌可加上道渣.請問你的有道渣鐵軌還會加上道渣嗎.若不加的話.這樣有的有道渣有的會沒有道渣喔... [t]

都加，除了岔軌部份可能不加或極少量(因為道床的枕木間沒有加深)
其他有道床的還是會加
Tomix也比Kato的深些
另外每段軌道中間也有接電部分的凹槽
為了遮醜一定都會補
還算好處理 :D

[威廷]

tachibana36兄您好，您的道渣鋪的真的很漂亮唷....
不過可以請您指導一下PO個圖
教教小弟在轉撤器那邊電動開關附近的道渣您是如何處理的呢？
之前我自己處理，往往不小心會讓水氣進到感應器內造成故障...
所以想請您指導

[STAR]

以鐵支路普快做限界檢查車~島式月台上的是改造架線設施，另外岔軌上方的也有改造

tachibana36兄：
請問你的道岔的架線柱跟門型架是用哪一種改造的?

[tachibana36]

to威廷大大

嗯...轉轍器這倒是沒注意...
經您提醒測試後
有一個轉轍器似乎是有問題
但記得感應器是類似用電磁鐵的方式驅動
在過一陣子再"瞧瞧"
另外半塊的可能會多加個步驟
將電動那整塊用膠帶稍做隔離看看
謝謝威廷大大的提醒 :P

To STAR大大

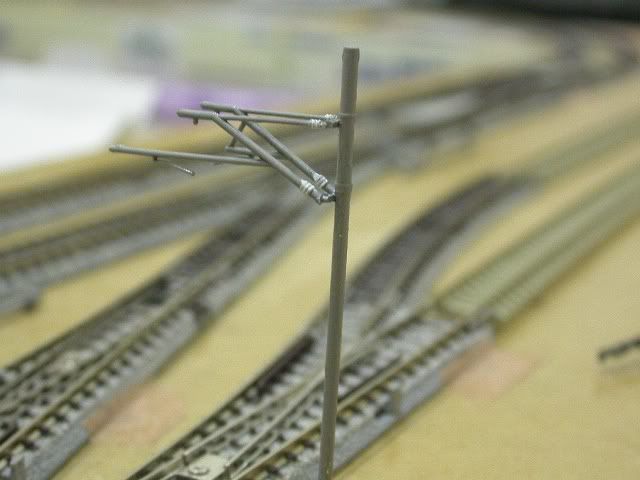

道岔的架線柱單單就是用KATO單線架線柱改的
放大圖

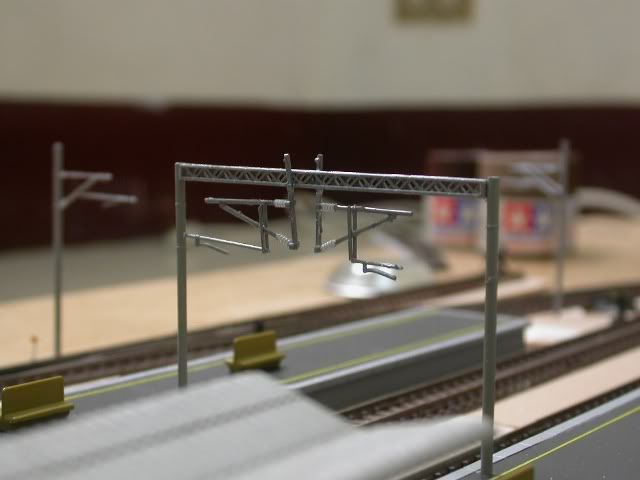

門架型的是tomix的鐵骨型加上KATO單線架線柱剪下的一些材料做的
放大圖

[tachibana36]

最近實在是懶的可以...
連接上次整渣與固定的工程
把道渣進一步進行補色作業
以下依然依圖述說

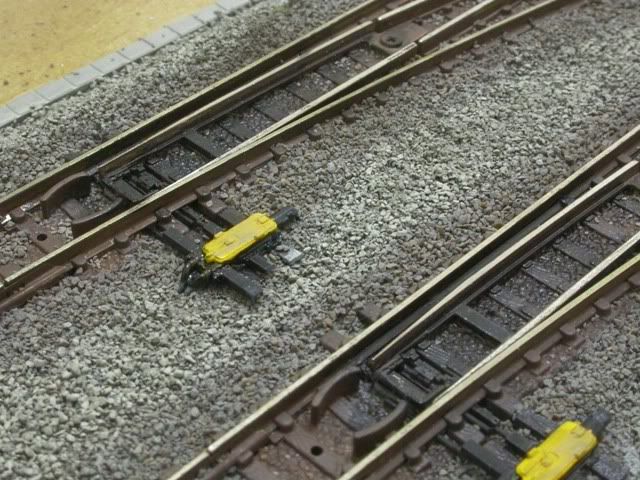

由於KATO道渣在用白膠水固定後顏色會變深灰色
因此用淺灰色來進行淡化的工作
而圖中也可看出有些道渣似乎有染到一點點褐色
這應該是因為之前道床和軌道用田宮水性漆上色，在道渣固定時造成的
不知道是不是因為有含清潔劑的水潤濕造成的，但並不會造成不好的效果


淺灰色乾燥後(主要也只塗離軌道較遠處和邊邊)

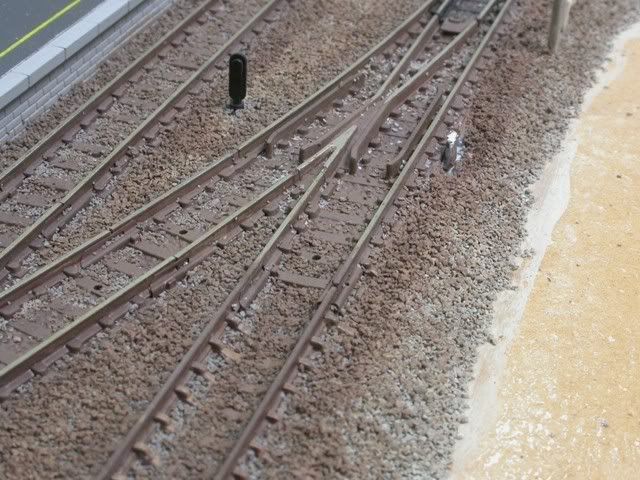

就以褐色來進行"銹化"
使用的是田宮水性漆，以筆塗刷
由於軌道邊沒有刷白淡化，因此一起上色時，顏色自然會有內深外淺的效果
當然自己的手也還是要注意一下，需顏色部分多刷幾下


這是裸軌與有道床軌道交接處，均補上道渣就不會有奇怪的感覺

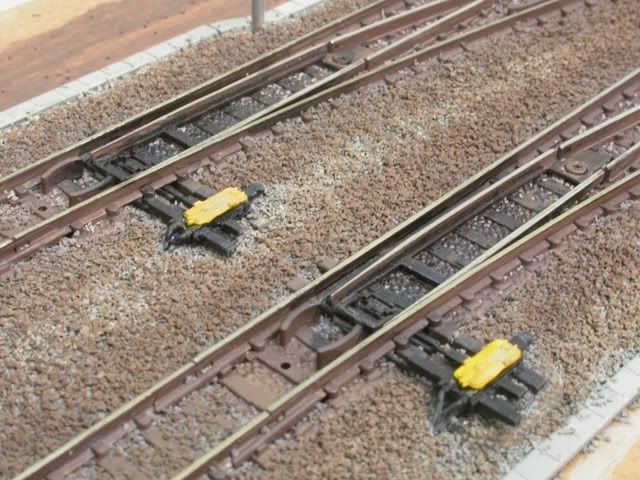

之前威廷大大您的問題
用膠帶稍作擋水工作似乎有較好的效果
不過白膠用量恐要注意
現在有些是電切的過去，不過轉轍器無法動作完全，要手動稍推一下


DE10+軌道試驗車試運行
沒辦法...沒有台鐵的檢查車~~~

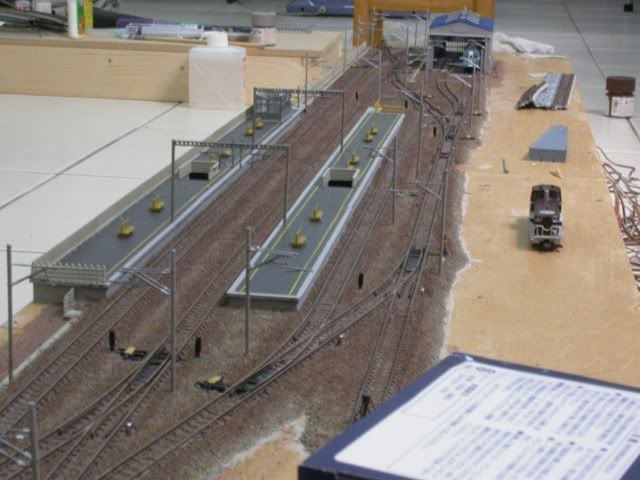

目前進度1

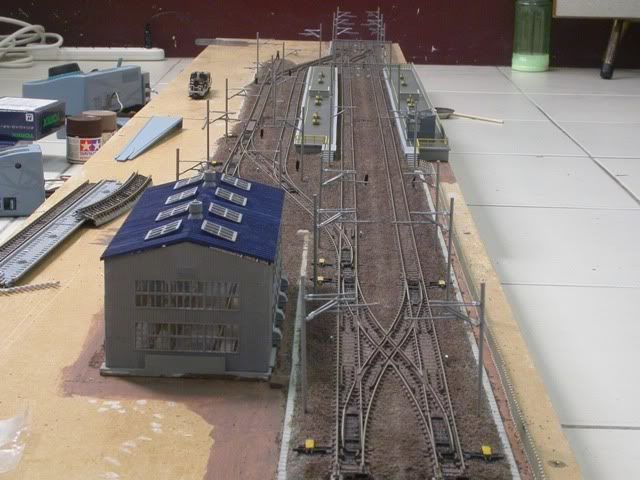

另一角度

再來應該開始要種樹種草和路面整理
不過周邊建物都還沒有...
又要延遲通車啦~~~

[阿倫]

:P :P :P
感謝tachibana36車友的分享!!~~
感覺上真的很有台灣式場景的感覺喔!!~~~
現有的套件再加上您的巧思改造!!~~
真的很棒!!~~
看著看著!!~~
阿倫已開始在想像列車運轉通過車站的畫面了呢!!~~~~~
超期待的喔!!~~~~謝謝!!~~ :P :P

[g880909]

tachibana36 大
請教上圖幾個問題
1. 請問是採用電動叉軌還是手動叉軌?
2. 如果是手動叉軌 是採用哪家廠牌的under table motor?
3. 叉軌旁的轉轍器 是自己改造呢 還是有套件可供加裝

感謝回答

感恩...

[tachibana36]

tachibana36 大
請教上圖幾個問題
1. 請問是採用電動叉軌還是手動叉軌?
2. 如果是手動叉軌 是採用哪家廠牌的under table motor?
3. 叉軌旁的轉轍器 是自己改造呢 還是有套件可供加裝

感謝回答

感恩...

軌道是用Tomix的電動岔軌，裸軌只有用直線或彎道(Peco)
電動轉轍器是岔軌的附屬配件
DE10那張手動的那種是KATO小站設備組裡面自行塗裝的

[g880909]

軌道是用Tomix的電動岔軌
電動轉轍器是岔軌的附屬配件

原來TOMIX叉軌 有這種好東西
不知道這小配件 有沒有單獨販售
