想問一下大大,場景的底層要拿什麼材料當底?

[fktco00007]

在大高雄地區的車友要做場景的話,
我工地有眾多裁切過的各種厚度與尺寸的木板,
有需要的可以來拿去使用,
因為當垃圾丟還要付出高額的垃圾處理費,
有興趣的可以發私訊給給我....... :D

顯然大大對板材應極為熟悉,可否請教一片9mm即3分木心板4*8尺的有多重?因為要製一塊220cm*100cm大小的場景,準備平時不玩時像壁畫般吊掛起來,所以必須考慮負重,預計購一組不锈鋼升降曬衣架來吊,不知承受得了否?或者諸先進有更佳建議指導,煩請賜告,感激不盡!

[raylue]

我目前也有類似問題正在傷腦筋，一起提出來請教大家。

我的場景底座是 230cm X 90 cm，上面要做 30cm高的玻璃。
設計圖已經差不多，但問題是在這麼大的底座我應該用

方法一：
用一片 6分的木心板做底座並在下方用木心板裁成長條狀做骨架支撐以免變形。

方法二：
用角材做成骨架，再鋪上3分板。

這部分請有經驗的前輩指教一下！ :D

[鐵道新兵]

在大高雄地區的車友要做場景的話,
我工地有眾多裁切過的各種厚度與尺寸的木板,
有需要的可以來拿去使用,
因為當垃圾丟還要付出高額的垃圾處理費,
有興趣的可以發私訊給給我....... :D

顯然大大對板材應極為熟悉,可否請教一片9mm即3分木心板4*8尺的有多重?因為要製一塊220cm*100cm大小的場景,準備平時不玩時像壁畫般吊掛起來,所以必須考慮負重,預計購一組不锈鋼升降曬衣架來吊,不知承受得了否?或者諸先進有更佳建議指導,煩請賜告,感激不盡!

9mm厚度沒有"木心板",只有夾板(也就是俗稱的合板或是三夾板)
此類夾板放大至4x8尺,已經會彎曲變形了,
所以若是場景做在上面,只怕移動後會脫離底板吧...
很不建議這樣使用,
若是為了輕量化,可以使用角材(1x1.2吋)加上4~6mm的夾板,
如同木工在做空心門片的方式,
既輕且不易扭曲變形.

簡單一點的話還是直接買18mm厚度的木心板,
只要選擇的板材是 "麻仔",一般來說重量都在15~20公斤上下,
這樣的重量要直立或是壁掛都比較可能~


(PS.木心板分為"芯仔" 與 "麻仔" 二大類,後者便宜許多,而夾板只要大於12mm,
價格就與18mm的木心板價格相近了,若是18mm夾板則價格會高過18mm木心板)

[raylue]

請教前輩，
木心板分為"芯仔" 與 "麻仔" 的差別？
撇開價格不論，哪一種比較適合當底財？

謝謝答覆！

[鐵道新兵]

我目前也有類似問題正在傷腦筋，一起提出來請教大家。

我的場景底座是 230cm X 90 cm，上面要做 30cm高的玻璃。
設計圖已經差不多，但問題是在這麼大的底座我應該用

方法一：
用一片 6分的木心板做底座並在下方用木心板裁成長條狀做骨架支撐以免變形。

方法二：
用角材做成骨架，再鋪上3分板。

這部分請有經驗的前輩指教一下！ :D

基本上這樣的尺寸使用18mm(6分)的木心板,
就不需要下方有骨架支撐了,
因為木心板在240x120公分的大小都不會有變形顧慮,
木心板的構造是上下各一片薄夾板,中間夾著角材成型,
在工廠製造壓合而成,因為角材的順向與逆向皆不同,
彼此牽制要產生變形不太容易,
因此才會成為木工師父愛用的板材.

至於以角材為骨架加上夾板的方式,
建議要稍具木工底子來施作會比較好,
因為角材本身就有扭曲,不直的問題,
若只是單純的釘合恐怕會有嚴重扭曲,
記得夾板一定要上白膠,與角材完全貼合,
然後找一平坦地板,上壓重物至少24小時以上,
可以減少變形的機率~



木心板的"芯仔"是比較好的板材,用的角材比較好,也較無刺鼻福馬林味道,
而所謂的"麻仔"也就是特力屋所標示的"麻六甲",
一般都是在節省預算時使用~

[raylue]

感謝前輩答覆，晚一點會將設計圖貼上來在跟您請教結構（支撐腳）的問題。

[raylue]

剛剛把設計圖修改一下，如下圖。
設計說明：

1.因為軌道邊緣是弧形的且家中空間不足，所以兩邊截去 20cm X 20 cm
2.為了防塵設計有玻璃罩。又若玻璃用掀的擔心結構不夠堅固，所以改成用滑軌方式打開場景。
3.場景底座挖有一個圓洞方便走線。下方設計有平台用於放控制器。
4.側面用線版修飾。
5.板材為 18mm 木心版，玻璃為 5mm 強化玻璃。

想請教前輩：
1.因為沒有太多工具可以挖溝槽，所以玻璃固定方式想利用側面線版配合台面上訂一條小線板（未畫在畫面上）來固定。
2. 230 cm 的玻璃是否會彎曲？（家中的展示櫃玻璃長 190 cm 5mm 強化玻璃就有彎曲的現象）
3.板材間的固定是用螺絲好還是用氣動釘槍好？
4.結構是否有需再加強之處？

感謝指教！

[鐵道新兵]

To raylue :

看了您的設計圖,問題頗大,
假如您沒有專業的機具設備與基本的木工知識,
只怕您成功的機率很低....

1.依設計所使用的滑軌,我們稱為"三節滑軌",
多使用在鍵盤抽屜,但是這種滑軌沒有90公分的規格,
還有另一問題,此滑軌也無法承受場景的重量,
場景本身的重量加上拉出後的懸臂槓桿,
我想除了加上2支跟隨場景板一起拉出的活動腳外,
別無他法....(這2支腳下方都需加上活動輪)

2.5mm強化玻璃在這麼大的範圍下,
重量很可觀,雖然您四周有立牆可支撐,
比較不用擔心變形的顧慮,
不過在安裝上還是必須委由專業玻璃廠商,
還有最好還是以溝槽來坎入固定玻璃,
您可以買支"路打"就可以刻溝,
這東西不貴,一千出頭就買的到,
可以刻溝,倒角,修邊,雕刻.......非常多功.

3.桌腳支撐方式不要以2片木板來做,
這樣放置的處所地面水平要求會很高,
因為是二條線而非四個點,
基本上只要以木心版做成10x10公分的方柱形桌腳就好,
可以的話在下方加上調整高低的調整腳會更好.

4.因為體積龐大,建議直接購買"波麗木心版",
也就是已經有做過貼皮處理的木心版,
不然視覺上會很醜,日後油漆也不易處理,
市面上有"白橡" "鐵刀" "柚木"....等紋路可選擇~


5.整體重量要考量,單是板才加上玻璃就已經很可觀,
日後恐怕要移動是很困難的事,
還有接合方式為了穩固,千萬不要以鎖螺絲的方式,
還是乖乖的上白膠,以氣動釘槍"單腳"的來釘吧~

6.每一道裁切都要留意是否垂直與平整,
以免組裝到最後無法精準成型,
所以裁版也需要使用大型的工作鋸台.



其實看了您的設計圖,
此座場景台還是委由專業木工製作會比較好,
也比較符合經濟效益,
當然若是您酷愛DIY樂趣,
也是可以嘗試看看囉....
只是動手後您會發現問題重重~

[raylue]

To:鐵道新兵

首先，感謝前輩的答覆。

其實曾經請家具工廠報過價，約30,000元超出預算太多所以只好自行處理。
我自己新居去年剛裝潢完成，整天在工地現場多多少少對於木工工法、工具手一些瞭解。又我的木工原本說要幫我收尾就不見了.... XD

另一方面，工藝方面我算是蠻有心得的（雖然從事電腦軟體開發，並幫客戶兼做模型開發），所以問題應該會小一點。

工具方面，我家中現有工具有 小型 CNC ( 此次應該用不到 :D )、中型空壓機、電鑽、電動線鋸機、平台式鋸床（Bnq賣的那種）以及其他一般工具。
而您所提的兩個工具也列於考慮購買清單中。雖然我的鄰居是從事木工，不過多次請他幫忙卻不太想理我。

*********
材料
*********
玻璃：請玻璃行處理
板材：應該是採用 6分 雙面波麗
板材會請建材行代裁（每刀20元），若臨時增加的再自己處理
滑軌：用85cm三段事滑軌

*********
結構
*********
1.支撐腳下面設計有4個滾輪方便移動。
2.拖盤下的支撐腳，我想不如將小平台的支撐腳延伸至地上裝上滾輪支撐拉出後的拖盤，也順便做成置物層版，或是要拉出來時再插入兩隻支撐腳？

**********
工具
**********
若要購買釘槍是要買到何種規格合用？

再次謝謝您的幫忙～

[fktco00007]

在大高雄地區的車友要做場景的話,
我工地有眾多裁切過的各種厚度與尺寸的木板,
有需要的可以來拿去使用,
因為當垃圾丟還要付出高額的垃圾處理費,
有興趣的可以發私訊給給我....... :D

顯然大大對板材應極為熟悉,可否請教一片9mm即3分木心板4*8尺的有多重?因為要製一塊220cm*100cm大小的場景,準備平時不玩時像壁畫般吊掛起來,所以必須考慮負重,預計購一組不锈鋼升降曬衣架來吊,不知承受得了否?或者諸先進有更佳建議指導,煩請賜告,感激不盡!

9mm厚度沒有"木心板",只有夾板(也就是俗稱的合板或是三夾板)
此類夾板放大至4x8尺,已經會彎曲變形了,
所以若是場景做在上面,只怕移動後會脫離底板吧...
很不建議這樣使用,
若是為了輕量化,可以使用角材(1x1.2吋)加上4~6mm的夾板,
如同木工在做空心門片的方式,
既輕且不易扭曲變形.

簡單一點的話還是直接買18mm厚度的木心板,
只要選擇的板材是 "麻仔",一般來說重量都在15~20公斤上下,
這樣的重量要直立或是壁掛都比較可能~


(PS.木心板分為"芯仔" 與 "麻仔" 二大類,後者便宜許多,而夾板只要大於12mm,
價格就與18mm的木心板價格相近了,若是18mm夾板則價格會高過18mm木心板)

真是感謝大大指導啊!真是問對人了!幫我突破重要點了,B&Q的人問都不清楚,
:D :P

我的規劃如下:
4*8尺的夾板依寬100cm*長220cm,長邊分切三塊(配合場景軌道),各塊長度還再規劃中,每塊下各以角材為框架,再結合板材,
三塊結合後,寬側橫裝吊摺門用滑軌套入吊摺門用軌道以防晃動,長側裝鈎,以升降式吊衣架吊掛,
平時不用時拉吊起背面向牆場景面向外,側滑輪組在兩側上方,放下時順勢將場景面向上,滑軌底裝門檔(配合升降衣架吊掛力)頂住,未裝滑輪那邊以90cm長角材裝上摺疊式五金組件便可像桌子般跑車了
這樣搞不知是否可行?還請大大再指教一下,謝謝
再請教:
1B&Q賣的都是夾板而且是"麻仔"囉!是嗎?
2如果想做摺脚有什麼方式較好?(順便還要請教大大那種摺疊式五金組件東西叫什名,哪比較好找到),我想的方式是比較笨招
3場景底材如用4~6mm的夾板就可以了嗎?原來是怕太薄才想用9mm的

[鐵道新兵]

To:鐵道新兵

首先，感謝前輩的答覆。

其實曾經請家具工廠報過價，約30,000元超出預算太多所以只好自.........

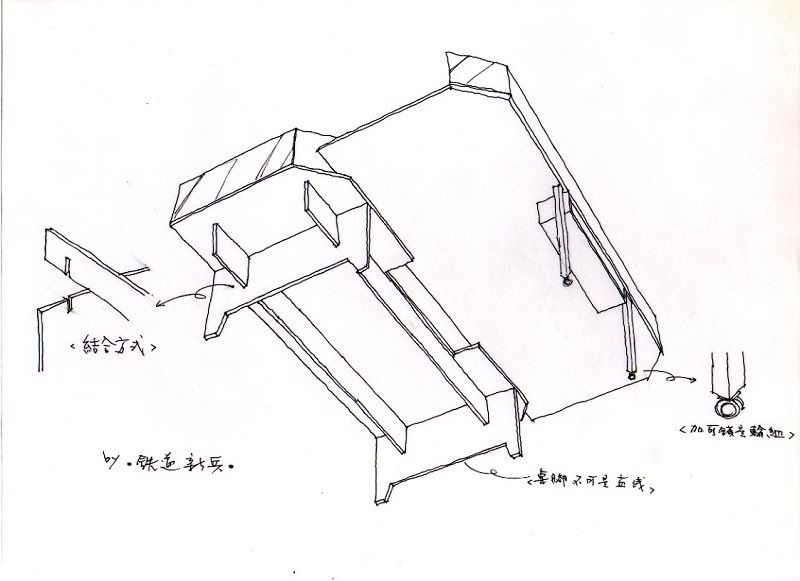

抱歉,因為對於電腦繪圖與3D不在行,
只好手繪簡單的建議圖,
如圖面上所註明,
支撐腳的結合方式必須榫接,
還有就是支撐腳一定不可以是直線,
最後就是在控制器預留空間旁,
還是多二支撐腳(可隨場景板活動拉出),
如此應該就不會有問題了~


其實這樣的東西,
若是我的工班報價超過15,000,
我應該會請他直接去搶銀行比較快......


幫您做個工料分析~

5mm強化玻璃 約 46才x65 = 2990
5mm玻璃水磨光邊 約 44尺 x 15 = 660

雙波木心板 4片 x 780 = 3120
南寶白膠 1包 x 30 =30
18mm自黏封邊膠帶 1捲 (處理木心板封邊用)
三節滑軌 x 2 約 500元~

總材料費用約7500元,
木做工資單日 2600 x 2天 = 5200 (高雄工資,北部約多一成左右)

以上是總費用大概12,700,
加上機具耗損與毛利,
15000應該是很合理的價錢~


PS.這玩意其實木工認真做的很難做超過1天的.....

[/img]

[raylue]

若是15,000我早就請木工幫忙做了
要是DIY我花在上面的時間拿來賺錢都划得來...

我住在鶯歌，真是不知道要找誰幫忙....

再次感謝前輩的指教 :D

[鐵道新兵]

若是15,000我早就請木工幫忙做了
要是DIY我花在上面的時間拿來賺錢都划得來...

我住在鶯歌，真是不知道要找誰幫忙....

再次感謝前輩的指教 :D

可惜我不混台北多年了~~
不然鐵定幫您這個'忙......

[raylue]

感謝您的指點，已經幫我粉多了.
我會想辦法找找看是否還有木工能幫忙做的... :D

[TURBO]

年底大掃除~會有很多舊家具被丟出來!
多留意可以找到合適的舊單人床!
