這次的電路是以 MiniMaus V.2B 為主, 經過測試後再小修改,
最主要是小弟買到的LCD接腳的位置與原作者不同, 所以電路板只好自己重新設計,
這個 LCD 模組不太貴, 文字模式16x2 才150元, 而4x4電話鍵盤為 80元, 加上 PIC等零件, 成本大概400元左右
若 LCD與鍵盤改用排線連接, 電路板可縮小很多
電路圖及說明與PIC 程式碼(原始碼與HEX檔)

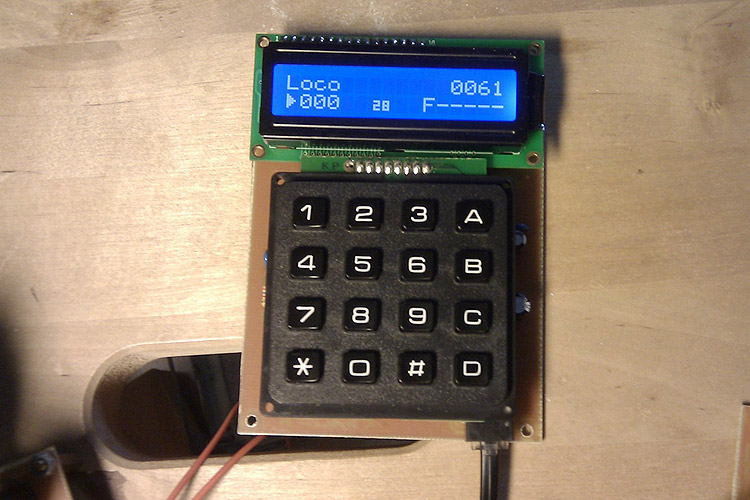

雖然不像品牌產品那麼漂亮, 不過功能幾乎都有了, 再想辦法找個小盒子裝起來吧, 哈!
這個Throttle採用 XpressNet, 可用於相關的系統上, 如Lenz, Roco, 或是之前做的NanoX-s88 Command Station
主要功能有
1.列車操作, 支援四位數車號, F0~F12
2,道岔與號誌控制
3.讀取與設定 Decoder CV值(支援Direct CV, Register, Paged與PoM)
PCB與零件表(PDF格式)
，要找盒子簡單，今華電子就有賣現成的，而且裝 LCD 的位置還作約 30 度左右的傾斜，一個幾十塊而已，可以試試。
