Rolling Stand (跑步機) 二軌改三軌(含影片檔)

文章 shannon »

長久以來一直很想讓蒸氣火車在原地跑,因為除了沒有太大空間擺軌道外,最重要的是拆裝麻煩,軌道保養也不易,所以買一台rolling stand(俗稱跑步機)一直是計畫之一
但跑步機價格相當貴,尤其是SMT,區區幾個零件組成的東西都可以賣到150€以上甚至更貴,實在覺的那東西不值這價錢,所以遲遲下不了手。

最近剛好碰到阿立推出Hornby的折扣特惠活動,終於買了一台來試試看

這台跑步機是供二軌DC使用,我採三軌MARKLIN系統,所以委託阿立順便改了一下,提供給使用marklin的車友一個簡便的方法

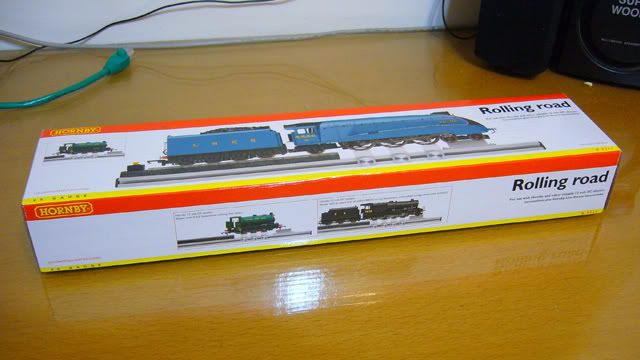

這是包裝盒
圖檔

內盒
圖檔

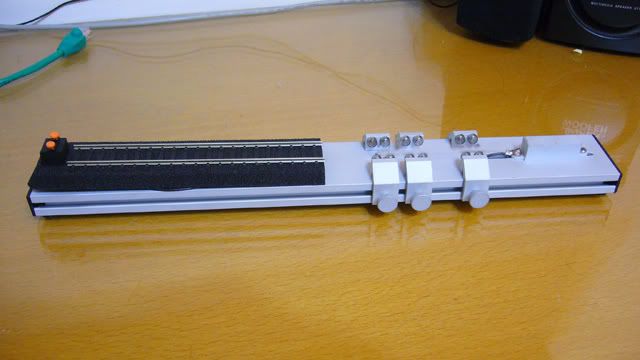

未改裝前
圖檔

第一步 先裝上一隻集電條(銅質)
圖檔

圖檔

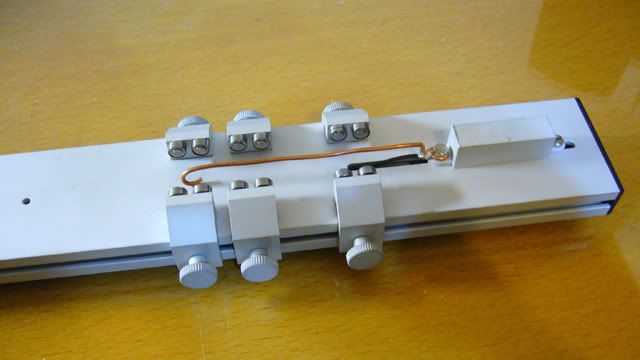

第二步 把原二軌的軌道拆下 將正負極線路(黑(+) 橘(─))連接到集電條(+)和滾輪滑軌(─)
圖檔

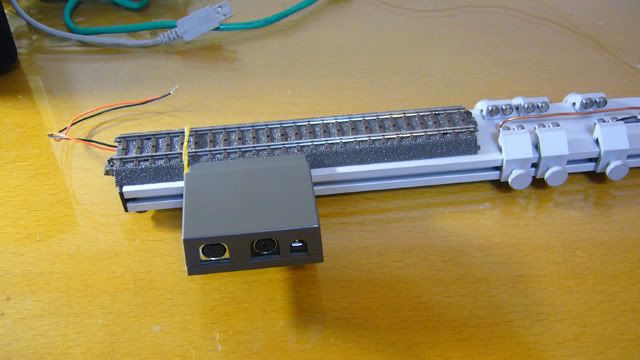

第三步 將marklin mobiles station控制器專用連接軌放置跑步機平台上,用橡皮筋固定(如果你不嫌醜的話)。marklin C軌加道床高度剛好和原來HORNBY附的軌道道床一樣高,不會有高低落差的問題
圖檔

第四步 將線路接到軌道
圖檔

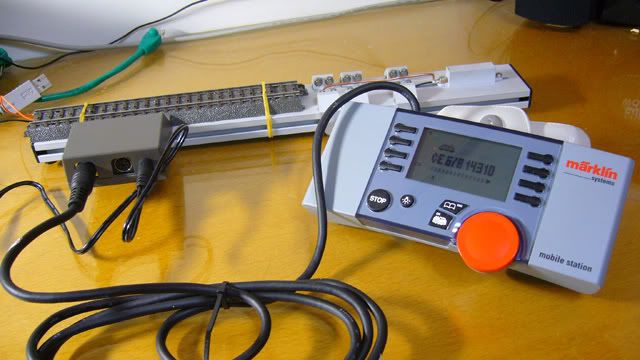

第五步 通電並接上mobile station 螢幕已經出現列車資料,確定可行
圖檔

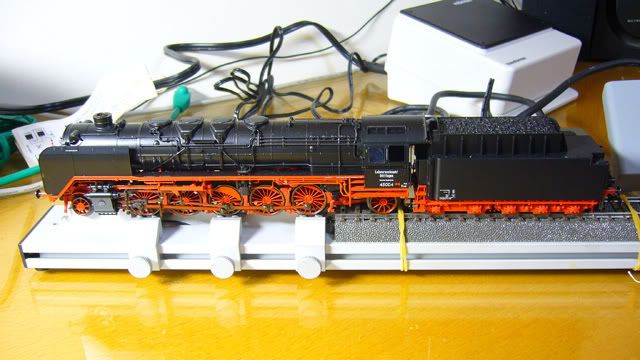

第六步 rolling stand可供集電靴設計在煤水車和設計在車頭上使用,前者如這台 br45
圖檔

將煤水車置於軌道上,利用集電靴收集軌道之電力送到車頭內馬達,動輪置於滾輪,就可以原地跑步
圖檔

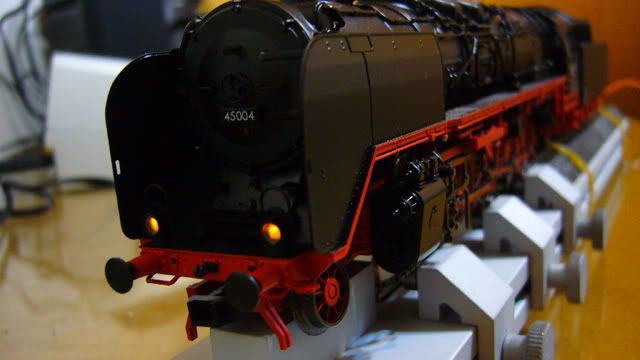

車燈啟動
圖檔

後者如br96 集電靴裝於車頭動輪
圖檔

此時如果將集電靴置於軌道上,車頭就會沿軌道前進,無法原地跑,因此將集電靴置於集電條上,動輪置於滾輪,就可以原地跑步
圖檔

車燈啟動
圖檔

很簡單的改裝,效果及功能和SMT或MARKLIN原廠跑步機一樣,花費卻便宜多多,下次再將跑步影片上傳供大家觀賞

看完本文,如果還有不明瞭之處可向阿立洽詢,或請阿立就本文再補充說明。 :D

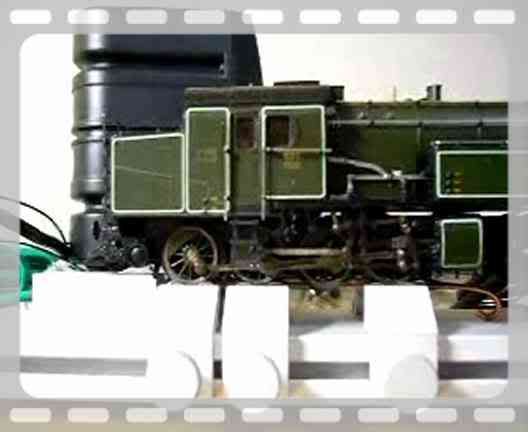

video
圖檔

另一段
http://mymedia.yam.com/m/1758272
